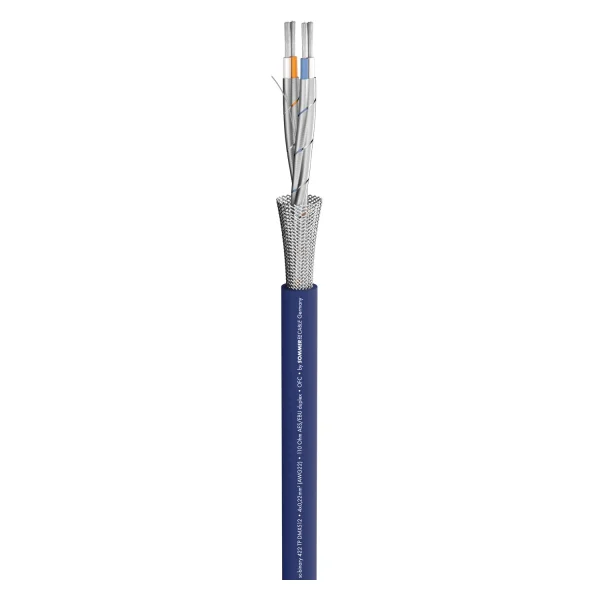

BINARY 422 TP DMX512 DMX-Kabel, blau
DMX Binary 422 TP DMX512; 4 x 0,22 mm²; S-PVC Ø 8,00 mm in bewährter Sorglos-Qualität hier online bestellen. 30% Rabatt auf Versandkosten (EU-weit). Bühne / live, Mobiler Einsatz outdoor / indoor, Studio / Broadcast, Installation, ELA 100 V
| EAN/GTIN | 4049371002431 |
| Hersteller-Nr. | 542-0052 |
| Hersteller | Sommer cable |
Zwei, die nichts voneinander wissen wollen...

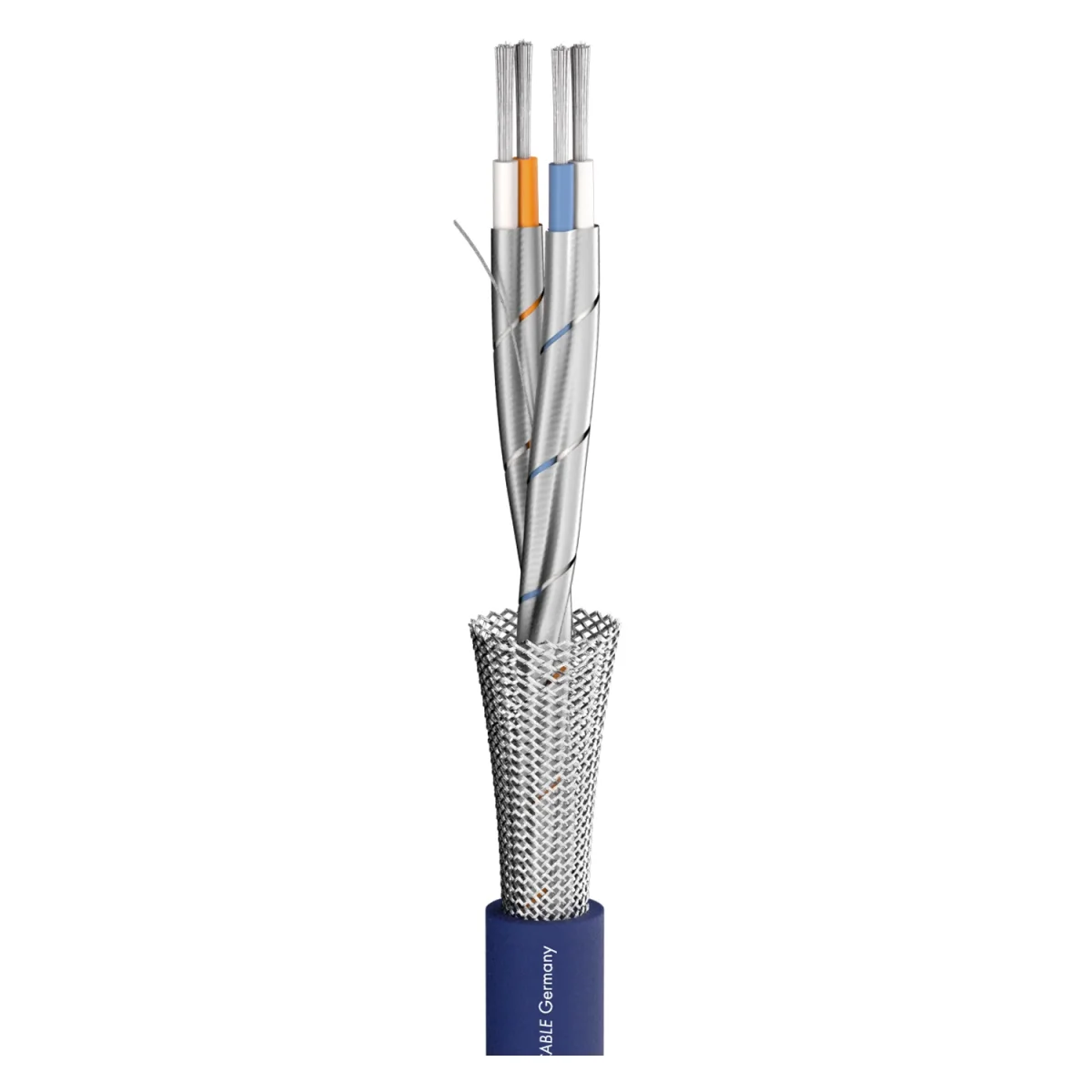

und das in einem Mantel! Um den Durchmesser zu minimieren oder um Platz zu sparen, werden AES/EBU bzw. DMX Kabel normalerweise „über Kreuz“ verseilt. Bei extrem harten Beanspruchungen können sich hier im schlimmsten Fall die Adern leicht bewegen, was einen etwas größeren Toleranzbereich der elektrischen Daten zur Folge haben könnte. Um auf Nummer sicher zu gehen, kann man nun die etwas aufwändigere Ausführung SC-BINARY 422 TP (Twisted Pair) wählen, bei der die beiden Adernpaare paarweise geschirmt und durch eine AL/PT Folie nochmals gegeneinander isoliert sind. Das Kabel wird dadurch natürlich ein wenig größer im Durchmesser, welcher dem Kabel aber wiederum zusätzliche Stabilität verschafft. Das Binary 422 TP DMX512 (TWISTED PAIR) wird im kälteresistenten und kerbfesten S-PVC Mantel geliefert. Durch die doppelte Schirmung (AL/PT Folie + Cu-Geflecht) und der Aderncodierung entspricht es den allgemein gültigen Vorschriften (VDE 0812/VDE 0207). Übertragungsgeschwindigkeit 256 Kbs nach EIA 485.
Vorteile:
- Digitale Übertragung bei langen Übertragungswegen aufgrund des DMX und AES/EBU-Standards
- Hervorragend geschützt gegen Einstreuung (Cu-Geflecht + AL/PT-Folie) und Twisted Pair Konstruktion
- Extrem robust durch die zähe Ummantelung
Anwendung:
- Vernetzung von Scannern und Lichtanlagen mit Rückmeldefunktion
- Verbindung von digitalen Steuerungen und Geräten aller Art
- S-PVC-Mantel für mobilen Außeneinsatz
| Eigenschaften | Analog, Digital 110 Ω AES / EBU, Erdverlegung, OFC hochreines Kupfer |
| Einsatzgebiet | Bühne / live, ELA 100 V, Installation, Mobiler Einsatz outdoor / indoor, Studio / Broadcast |
| Anwendung | DMX |
| Farbe | blau |
| Signalübertragung | symmetrisch |
| Aufbau | [2(2LI2YS0,22mm²)(ST)]CY |
| Mantelmaterial | S-PVC |
| Mantel Ø [mm] | 8,00 |
| Mantel Ø ["] | 0.315 |
| Kanalanzahl (AES/EBU, DMX) | 1 |
| Innenleiter | 4 |
| Innenleiter (AES/EBU, DMX) | 4 |
| Innenleiter (AES/EBU, DMX) [mm²] | 0,22 |
| Innenleiter (AES/EBU, DMX) [sqin] | 0.0003 |
| Innenleiter Ø (AES/EBU, DMX) [mm] | 0,53 |
| Innenleiter Ø (AES/EBU, DMX) ["] | 0.0209 |
| AWG (AES/EBU, DMX) | 24 |
| Abschirmung | Cu-Kreuzgeflecht verzinnt + 2 x AL / PT-Folie |
| Bedeckung, opt. [%] | 100 |
| Cu-Litzen (AES/EBU, DMX) | 7 |
| Cu-Litze Ø (AES/EBU, DMX) [mm] | 0.20 |
| Cu-Litze Ø (AES/EBU, DMX) ["] | 0.0079 |
| Leiterisolationsmaterial | Foam / Skin-PE, Foam PE |
| Leiterisolation Ø [mm] | 1,55 |
| Leiterisolation Ø ["] | 0.061 |
| Gewicht bei 1 m [g] | 76 |
| Gewicht bei 1000 ft [lbs] | 51.1416 |
| Brandlast je m [kWh] | 0,25 |
| Bauform | rund |
| Aufmachung, VPE | 100 m Rolle |
| Temperatur min. [°C] | -25 |
| Temperatur max. [°C] | 70, 80 |
| Breite [mm] | 8 |
| Breite ["] | 0.315 |
| Höhe [mm] | 8 |
| Höhe ["] | 0.315 |
| Kapazität Ader/Ader bei 1m (AES/EBU, DMX) [pF] | 45 |
| Kapazität Ader/Ader bei 1 ft. (AES/EBU, DMX) [pF] | 13.716 |
| Kapazität Ader/Schirm bei 1m (AES/EBU, DMX) [pF] | 110 |
| Kapazität Ader/Schirm bei 1 ft. (AES/EBU, DMX) [pF] | 33.528 |
| Wellenwiderstand [Ω] | 110 |
| Isolationswiderstand bei 1 km [GΩ] | 0,1, 1 |
| Isolationswiderstand bei 1000 feet [GΩ] | 0.0305, 0.3048 |
| Isolationswiderstand bei 1 km (AES/EBU, DMX) [GΩ] | 0,1, 1 |
| Isolationswiderstand bei 1000 feet (AES/EBU, DMX) [GΩ] | 0.0305, 0.3048 |
| Leiterwiderstand bei 1 km [Ω] | 87, 98 |
| Leiterwiderstand bei 1000 ft. [Ω] | 26.5176, 29.8704 |
| Schirmwiderstand bei 1 km [Ω] | 15 |
| Schirmwiderstand bei 1000 ft. [Ω] | 4.572 |
| BPVo-Euroklasse | Fca |
Keine Maßangaben verfügbar.
