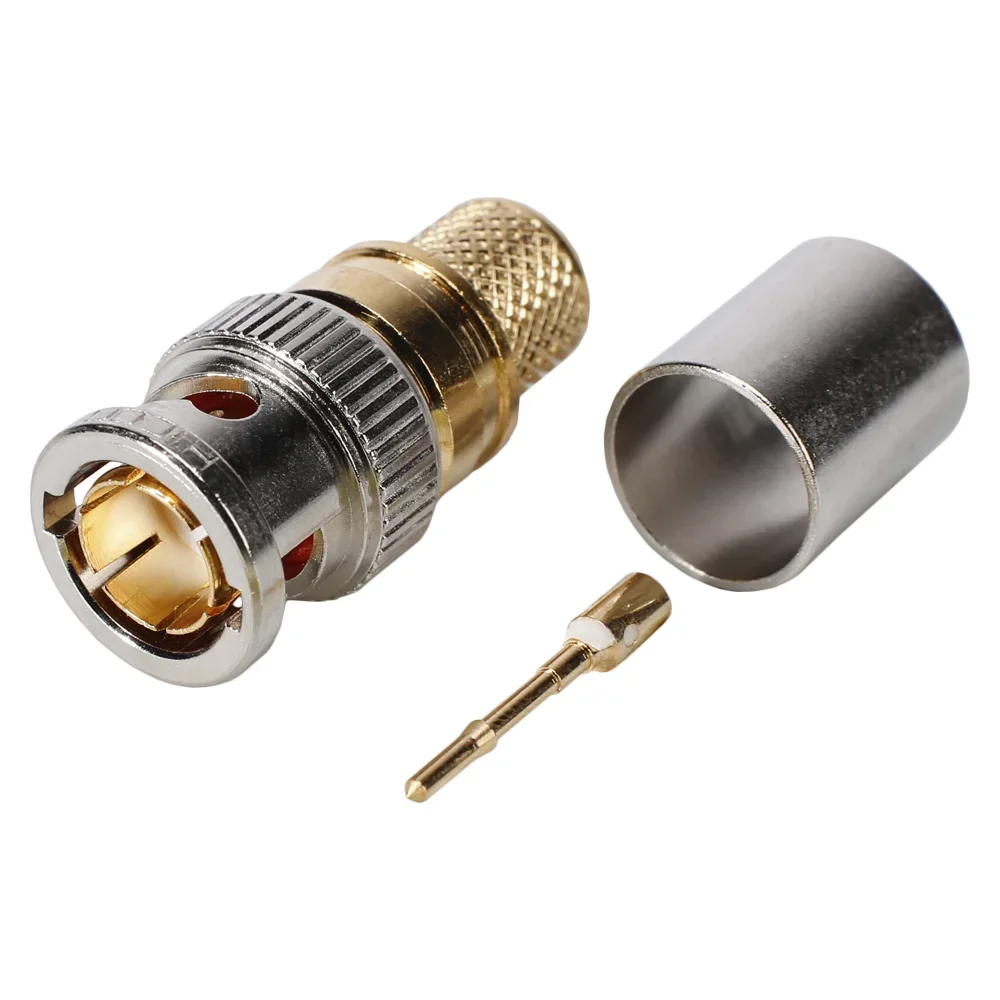

BNC-Crimpstecker 1.6/7.3mm HDTV 75 Ohm

Der BNC Verbinder (Bayonet Neill Concelman) ist einer der bekanntesten koaxialen Verbinder und wurde Ende der 40er Jahre erfunden. Dieser ist erhältlich mit 50 bzw.75 Ω Wellenwiderstand und wird in erster Linie in der Funk-, Video-, Medizin- und Computer…

EAN/GTIN	4049371007276
Hersteller-Nr.	BNC1.6/7.3HD
Hersteller	HICON CONNECTORS

Der BNC Verbinder (Bayonet Neill Concelman) ist einer der bekanntesten koaxialen Verbinder und wurde Ende der 40er Jahre erfunden. Dieser ist erhältlich mit 50 bzw.75 Ω Wellenwiderstand und wird in erster Linie in der Funk-, Video-, Medizin- und Computertechnik eingesetzt. Unsere Verbinder entsprechen den Vorgaben nach IEC 169-8, MIL-C-39012.

Während RG- und Videoverbinder für den Analogbereich verhältnismäßßig einfach zu produzieren sind, benötigt man für die aktuell geforderten Standards 3G/6G/12G hochwertige, präzise Fertigungstechnik, welche in niedrigsten Toleranzbereichen produzieren kann. Die entsprechenden Maschinen werden zum größten Teil in Deutschland gefertit und veredeln auch die HICON Steckverbinder-Produktion.

Die HICON BNC-HD und 6G-Verbinder für die digitale serielle Videoübertragung gehören zu den wenigen Top-Class-Verbindern auf dem Markt und sind technisch auf höchstem Niveau angesiedelt. Deshalb werden diese in vielzähligen Rundfunk-/Broadcast-/HDTV-Übertragungen eingesetzt.

Die HICON HD-SDI- und 6G-SDI-Serie besitzt nicht nur einen vergoldeten Pin, sondern auch ein hartvergoldetes Schirmgehäuse, das den Skin-Effekt so niedrig wie möglich hält.

Der HD-SDI/3G-SDI-Broadcast BNC-Kabelstecker (Crimp 75 Ω) verfügt über hartvergoldete Kontaktflächen (4 μm) und ein Innengewinde in der Pinaufnahme. Das Gehäuse ist aus korrosionsbeständig veredeltem Messing/Berylliumbronze gefertigt. Dieser 2-polige, male Stecker ist speziell für das Kabel SC-Vector Plus RCB 1.6L/7.3 geeignet und verwendet die Farbtülle KS1673.

Marke	HICON
Anwendung	Video
Farbe	nickel
Ausführung	BNC
Bauform	gerade
Geschlecht	männlich
Material	Metall
Codierung	keine
Codierbar	Nein
Polzahl	2-pol
Stecker/Buchse	Stecker
Kontaktart	Crimp
Kontakt-Beschichtung	vergoldet
Montageart	Kabel
Übertragungsstandard	3G-SDI, HD-SDI
Crimpmaß Pin [mm]	2,540
Crimpmaß Pin ["]	0.100
Crimpmaß Schirm [mm]	10,900
Crimpmaß Schirm ["]	0.429
Wellenwiderstand [Ω]	75

Keine Maßangaben verfügbar.
