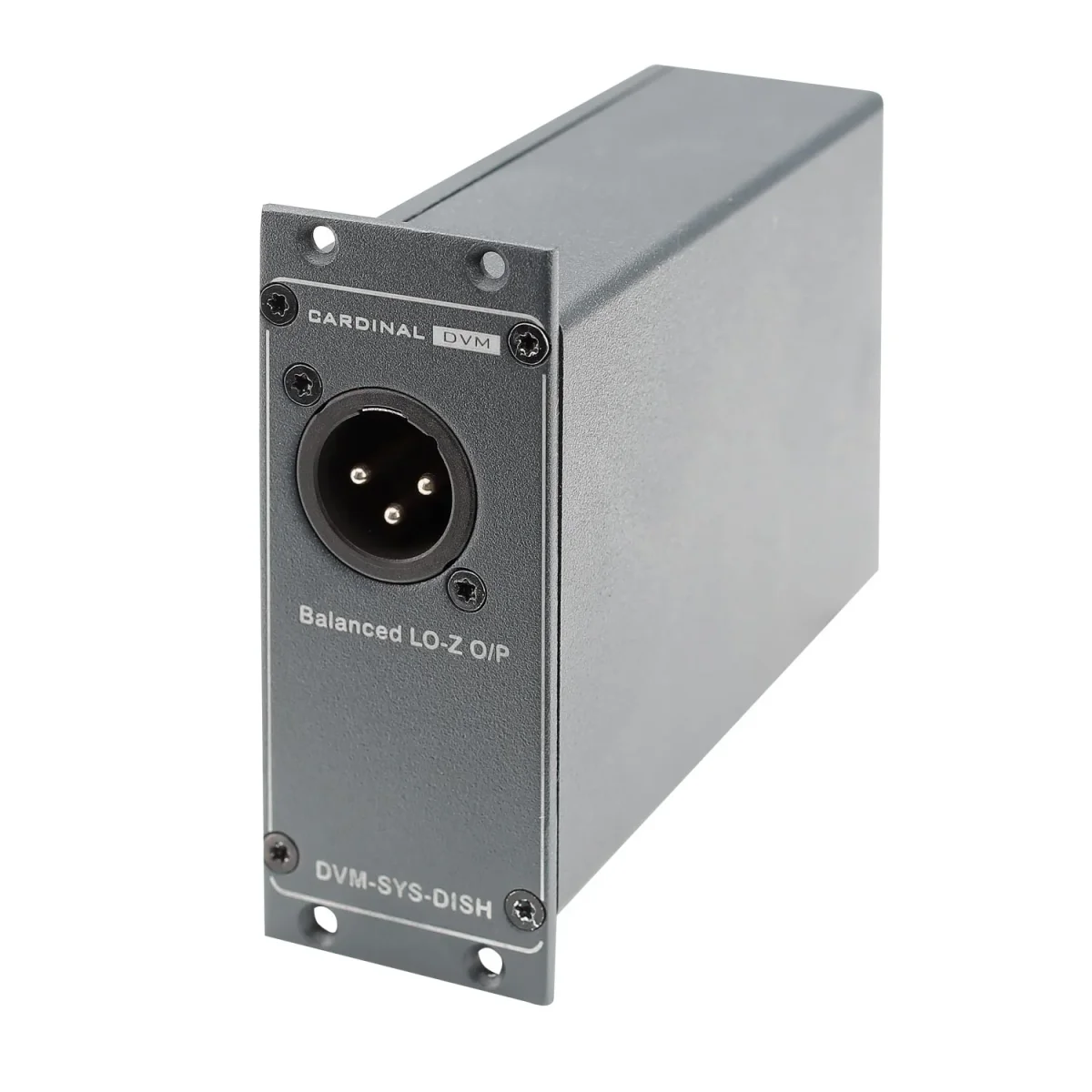

DVM-Serie Single-DI-Box HighZ SYSBOXX
Hochohmige Direct Box – der Spezialist!Mit diesen Spezialisten können Signalquellen mit besonders hohem Anspruch an Mikrofoneingänge angepasst werden. Die von uns verwendeten höchstwertigen Spezial-Übertrager vom schwedischen Hersteller LUNDAHL mit 22 dB…
| EAN/GTIN | 4049371243476 |
| Hersteller-Nr. | DVM-SYS-DISH |
| Hersteller | CARDINAL DVM |
Hochohmige Direct Box – der Spezialist!

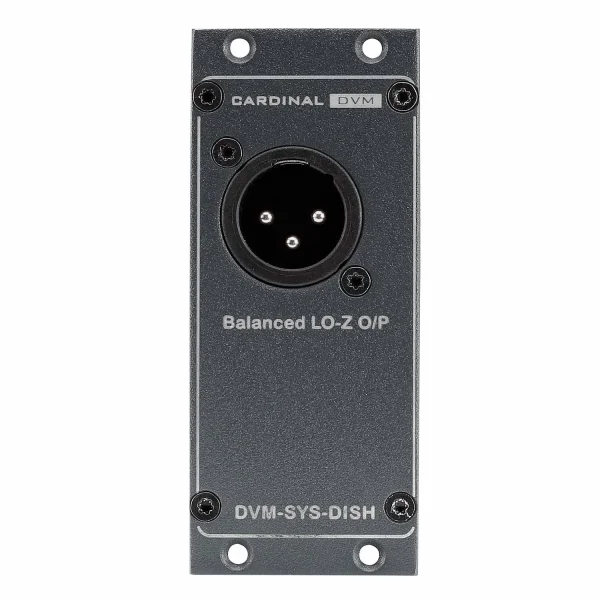

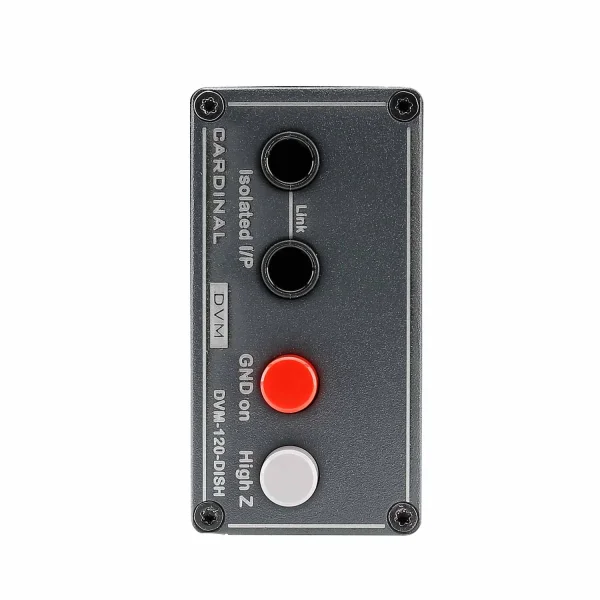

Mit diesen Spezialisten können Signalquellen mit besonders hohem Anspruch an Mikrofoneingänge angepasst werden. Die von uns verwendeten höchstwertigen Spezial-Übertrager vom schwedischen Hersteller LUNDAHL mit 22 dB bzw. 28 dB Abschwächung eignen sich auch für sehr hohe Eingangspegel. Dies bei geringsten Verzerrungen und einem absolut neutralen Verhalten – auch bis zu tiefsten Frequenzen. Diese Spezialisten sind ideal für den direkten Anschluss von alten Analog-Synthesizern oder Saiteninstrumenten an Mischpulte oder Vorverstärker, speziell falls das Instrument nicht mit eigener Aktivelektronik ausgestattet ist. Eingangsseitig sind je Kanal zwei gebrückte Klinkenbuchsen vorhanden, bei Bedarf kann mit dem Ground-Lift-Schalter die Eingangs- und Ausgangsmasse verbunden werden. Die Ausgangssignale liegen auf männlichen XLR-Steckverbindern. Mit dem I/P-Impedance-Schalter wird zwischen der normalen Eingangsimpedanz von 280 kΩ und der hohen Impedanz von 560 kΩ um geschaltet. In der Stellung HIGH tritt konstruktionsbedingt die höhere Dämpfung von 28 dB auf.
Sonstiges:
- Phasengang: +1 Grad / 10 Hz, –1,5 Grad / 20 kHz
- Unsymmetriedämpfung Eingang: ≥ 100 dB/20 Hz, ≥ 95 dB/1 kHz, ≥ 60 dB/20 kHz
- THD&N @ 0dBu Eingangspegel: ≤ 0,008%/20 Hz, ≤ 0,004%/1 kHz, ≤ 0,004%/40 kHz (BW 80 kHz)
- THD&N @ 0dBu Eingangspegel: Hi Z ≤ 0,012%/20 Hz, ≤ 0,008%/1 kHz, ≤ 0,008%/40 kHz (BW 80 kHz)
Anwendung:
- Zum Einbau in SYSBOXX-Rahmen
| Art | Single-DI-Box |
| Gewicht [kg] | 0,27 |
| Gewicht [lbs] | 0.5952 |
| Ausführung | Professional |
| Frequenzgang | –0,1 dB / +0,1 dB / –0,5 dB, 10 Hz / 20 kHz / 100 kHz (Quelle 200 Ω, Last 2k Ω), –0,1 dB / –0,7 dB / –5,5 dB, 10 Hz / 20 kHz / 100 kHz (Quelle 6,8 kΩ, Last 2 kΩ), –0,7 dB / –6,1 dB / –17,3 dB, 10 Hz / 20 kHz / 100 kHz (Quelle 47 kΩ, Last 2 kΩ) |
| Länge [mm] | 105 |
| Länge ["] | 4.1339 |
| Breite [mm] | 68 |
| Breite ["] | 2.6772 |
| Höhe [mm] | 36 |
| Höhe ["] | 1.4173 |
| Ausgangsimpedanz [Ω] | 200 |
| Eingangsimpedanz [kΩ] | 280, 560 |
| Max. Eingangspegel | +28 dBu / 20 Hz @ THD&N ≤ 0,4% (Quelle 200 Ω, Last 2 kΩ), +30 dBu / 1 kHz @ THD&N ≤ 0,001% (Quelle 200 Ω, Last 2 kΩ) |
| Spannungsfestigkeit | DC: 3,5 kV, AC: 1,5 kV (begrenzt durch Ground-Lift-Schalter) |
| Alte Artikelnummer | DVM-191-DISH |
Keine Maßangaben verfügbar.
