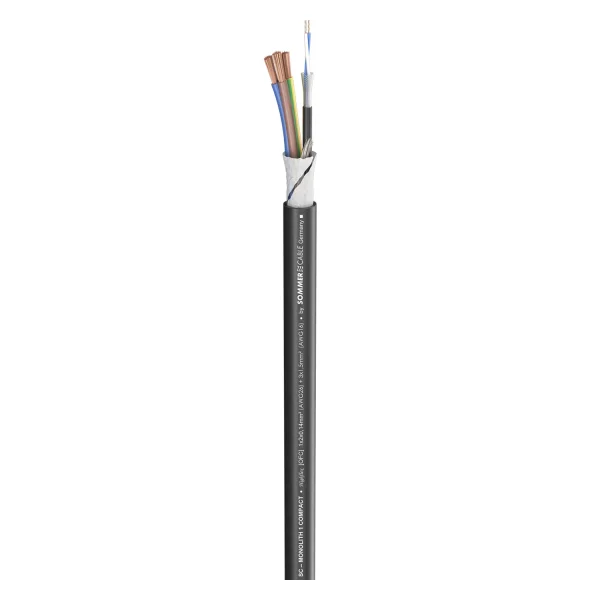

MONOLITH 1 Compact DMX-Kombileitung sw

SC-Monolith 1 compact; Power: 3 x 1,50 mm²; DMX: 1 x 2 x 0,14 mm²; PVC Ø 9,50 mm in bewährter Sorglos-Qualität hier online bestellen. 30% Rabatt auf Versandkosten (EU-weit). Bühne / live, Mobiler Einsatz outdoor / indoor, Studio / Broadcast, Installation

EAN/GTIN	4049371005456
Hersteller-Nr.	502-0051-1
Hersteller	Sommer cable

Wenn der Lichtertanz beginnt...

ist die Faszination groß – aber dahinter steckt auch einiges an Technik. Und nicht ganz unbeteiligt daran ist das Kabel. Der Strom für das Licht und Steuersignale für die Bewegung müssen durchgeleitet werden. In einem robusten Kabelschlauch sind beide Kabel vereint und bilden die Zuleitung zum Lichtmischpult und anderen DMX 512 abhängigen Steuereinheiten.

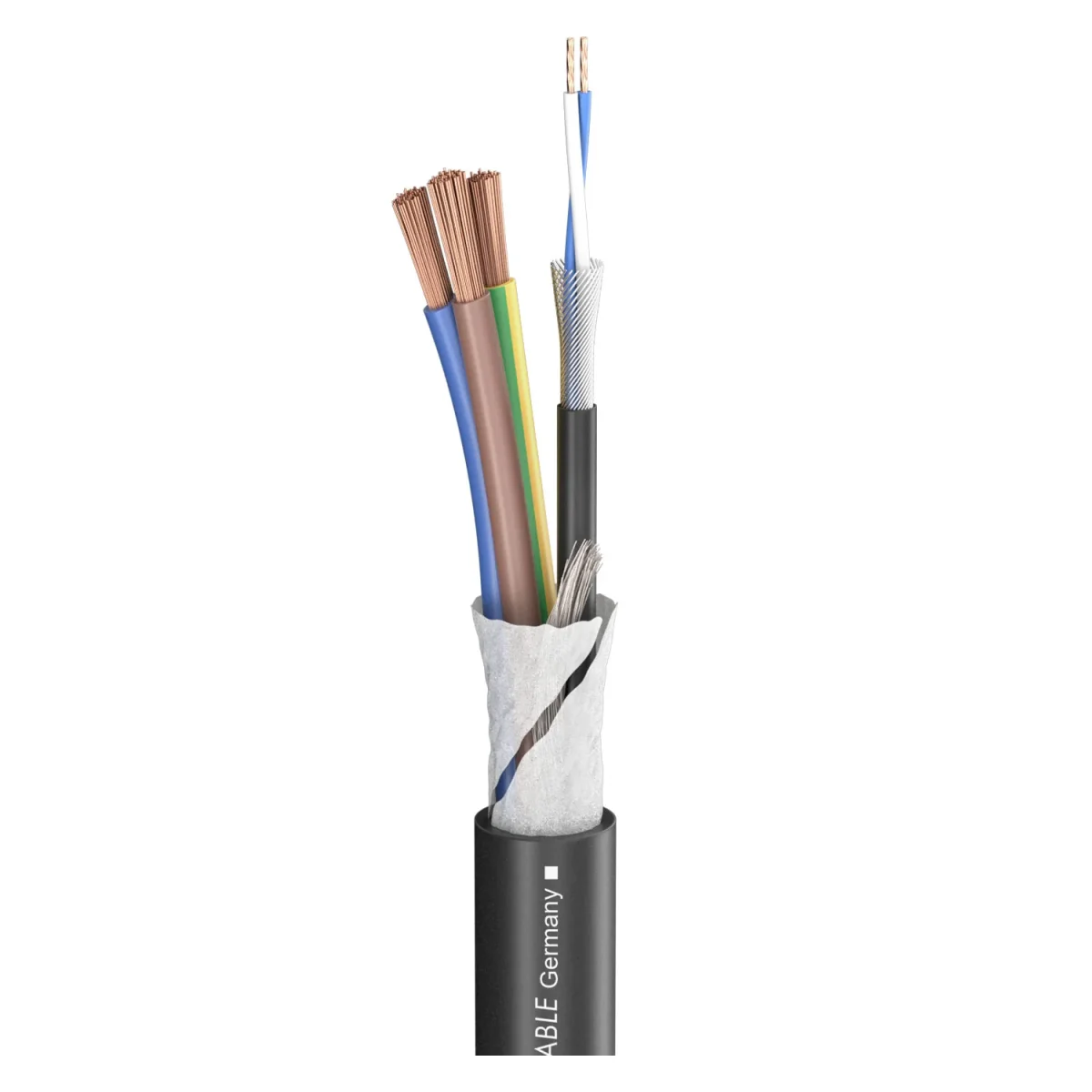

Das SC-Monolith 1 compact beinhaltet eine Netzzuleitung mit einem Adernquerschnitt von 3 x 1,50 mm² und eine DMX 512 Leitungen. Jedes DMX-Adernpaar ist mit einem verzinnten Kupferwendel geschirmt.

Natürlich kann die AES/EBU-Leitung auch als Mikrofonkabel eingesetzt werden, bzw. als Zuleitung für aktive Lautsprechersysteme.

Vorteile:

Die parallele Ansteuerung von Lichtmischpulten per Netzzuleitung und DMX-Signal über ein Kabel
Sehr flexibel und enorm trittfest durch den Rundmacher aus Baumwolle und Viskose
Sehr gute, paarweise Schirmung der DMX-Leitungen durch verzinnten Cu-Spiralwendel oder Cu-Geflecht

Anwendung:

Steuerung von DMX-Lichtmischpulten (Wellenwiderstand von )
Analoges + digitales Audiomultipair mit Netzversorgung

Eigenschaften	Analog, Digital 110 Ω AES / EBU, OFC hochreines Kupfer
Einsatzgebiet	Bühne / live, Installation, Mobiler Einsatz outdoor / indoor, Studio / Broadcast
Anwendung	DMX & Power
Farbe	schwarz
Signalübertragung	symmetrisch
Aufbau	[3LIY1,5mm²+ 1x(2LI2Y0,14mm²)DY]VLY
Aufbau (power)	3LIY1,5mm²
Aufbau (AES/EBU, DMX)	1x(2LI2Y0,14mm²)DY
Mantelmaterial	PVC
Mantel Ø [mm]	9,50
Mantel Ø ["]	0.374
Mantel Ø (power) [mm]	0,00
Mantel Ø (AES/EBU, DMX) [mm]	3,00
Mantel Ø (AES/EBU, DMX) ["]	0.1181
Kanalanzahl (power)	1
Kanalanzahl (AES/EBU, DMX)	1
Innenleiter	5
Innenleiter (power)	3
Innenleiter (AES/EBU, DMX)	2
Innenleiter (power) [mm²]	1,50
Innenleiter (power) [sqin]	0.0023
Innenleiter (AES/EBU, DMX) [mm²]	0,14
Innenleiter (AES/EBU, DMX) [sqin]	0.0002
Innenleiter Ø (power) [mm]	1,38
Innenleiter Ø (power) ["]	0.0543
AWG (power)	15
AWG (AES/EBU, DMX)	25
Abschirmung (audio)	Cu-Wendel, verzinnt
Abschirmung (AES/EBU, DMX)	Cu-Wendel, verzinnt
Bedeckung, opt. [%]	95
Cu-Litzen (power)	28
Cu-Litzen (AES/EBU, DMX)	36
Cu-Litze Ø (power) [mm]	0,25
Cu-Litze Ø (power) ["]	0.0098
Cu-Litze Ø (AES/EBU, DMX) [mm]	0,07
Cu-Litze Ø (AES/EBU, DMX) ["]	0.0028
Leiterisolationsmaterial (AES/EBU, DMX)	PVC
Leiterisolation Ø [mm]	0,00
Leiterisolation Ø (power) [mm]	2,80
Leiterisolation Ø (power) ["]	0.1102
Leiterisolation Ø (AES/EBU, DMX) [mm]	1,15
Leiterisolation Ø (AES/EBU, DMX) ["]	0.0453
Gewicht bei 1 m [g]	144
Gewicht bei 1000 ft [lbs]	96.8999
UV-Beständig	Ja
Brandlast je m [kWh]	0,54
Bauform	rund
Aufmachung, VPE	Meterware
Temperatur min. [°C]	-20
Temperatur max. [°C]	70
Breite [mm]	9,5
Breite ["]	0.374
Höhe [mm]	9,5
Höhe ["]	0.374
Kapazität Ader/Ader bei 1m (audio) [pF]	52
Kapazität Ader/Ader bei 1 ft. (audio) [pF]	15.8496
Kapazität Ader/Ader bei 1m (AES/EBU, DMX) [pF]	53
Kapazität Ader/Ader bei 1 ft. (AES/EBU, DMX) [pF]	16.1544
Kapazität Ader/Schirm bei 1m (audio) [pF]	89
Kapazität Ader/Schirm bei 1 ft. (audio) [pF]	27.1272
Kapazität Ader/Schirm bei 1m (AES/EBU, DMX) [pF]	93
Kapazität Ader/Schirm bei 1 ft. (AES/EBU, DMX) [pF]	28.3464
Wellenwiderstand (audio) [Ω]	110
Wellenwiderstand (AES/EBU, DMX) [Ω]	110
Isolationswiderstand bei 1 km (audio) [GΩ]	0,1
Isolationswiderstand bei 1000 feet (audio) [GΩ]	0.0305
Isolationswiderstand bei 1 km (AES/EBU, DMX) [GΩ]	1
Isolationswiderstand bei 1000 feet (AES/EBU, DMX) [GΩ]	0.3048
Leiterwiderstand bei 1 km [Ω]	135
Leiterwiderstand bei 1000 ft. [Ω]	41.148
Prüfspannung [V]	2000
Nennspannung (power) [V]	500
Betriebsspannung (power) [V]	300
BPVo-Euroklasse	Fca

Keine Maßangaben verfügbar.

Verkaufspreis (Netto)

6,90 €

inkl. USt: 8,21 €

zzgl. 10,00 € Versand • ab 500 € versandkostenfrei

500 Stück verfügbar

Lieferzeit: ca. 3 Tage
