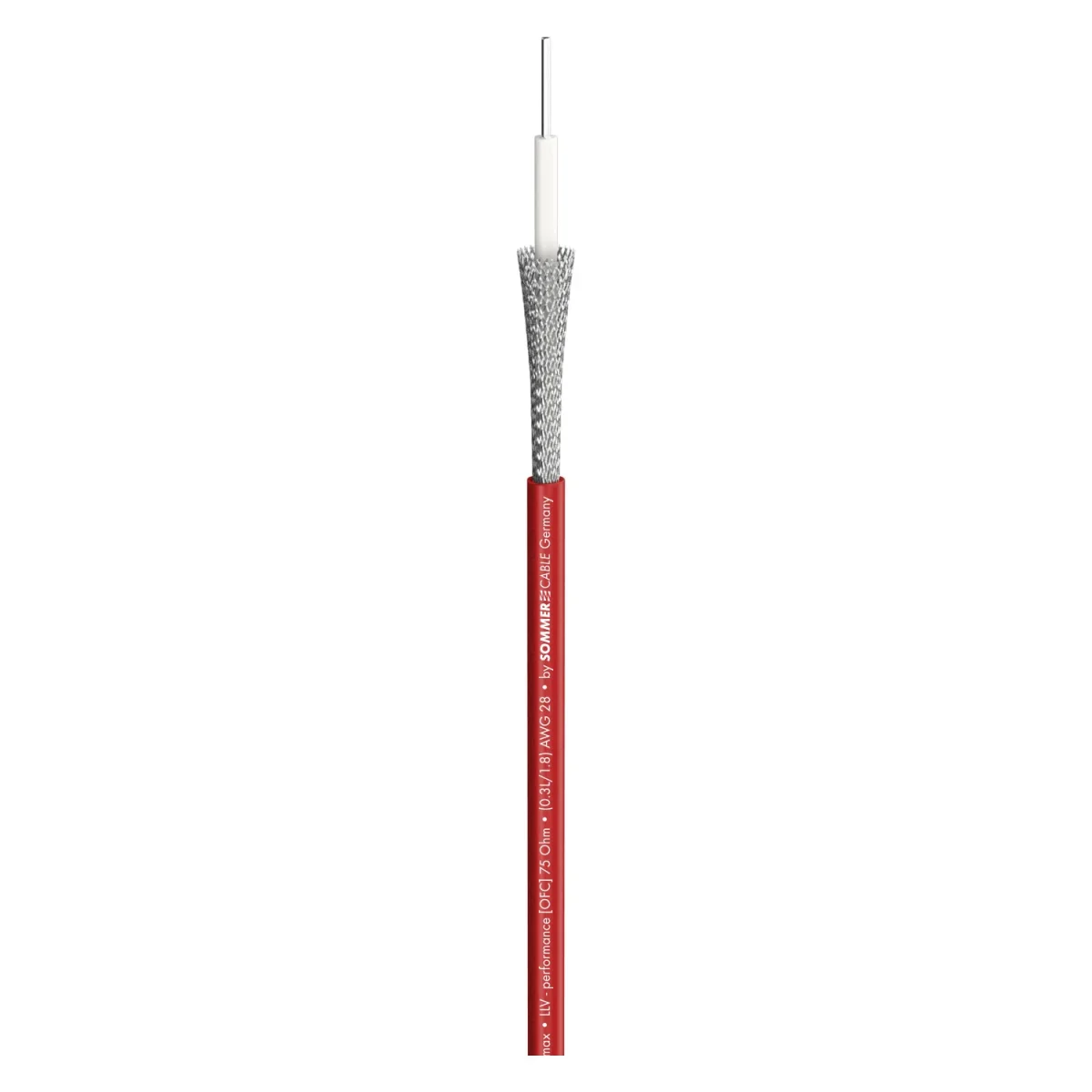

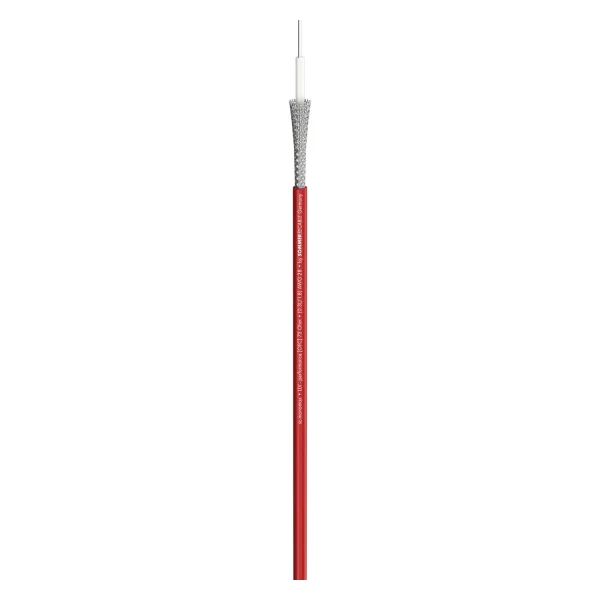

SC-MONOMAX 0.3/1.8,75 Ohm rot
Klein aber oho...denn das SC-MONOMAX entspricht im Großen und Ganzen einer Einzelleitung, wie man sie bei dem multikoaxialen Kabel TRANSIT MINI FLEX finden kann. Es besitzt die dichte Schirmung (Cu-Geflecht 95 %) und den gleichen flexiblen Litzenaufbau,…
| EAN/GTIN | 4049371001502 |
| Hersteller-Nr. | 600-0253-01 |
| Hersteller | Sommer cable |
Klein aber oho...

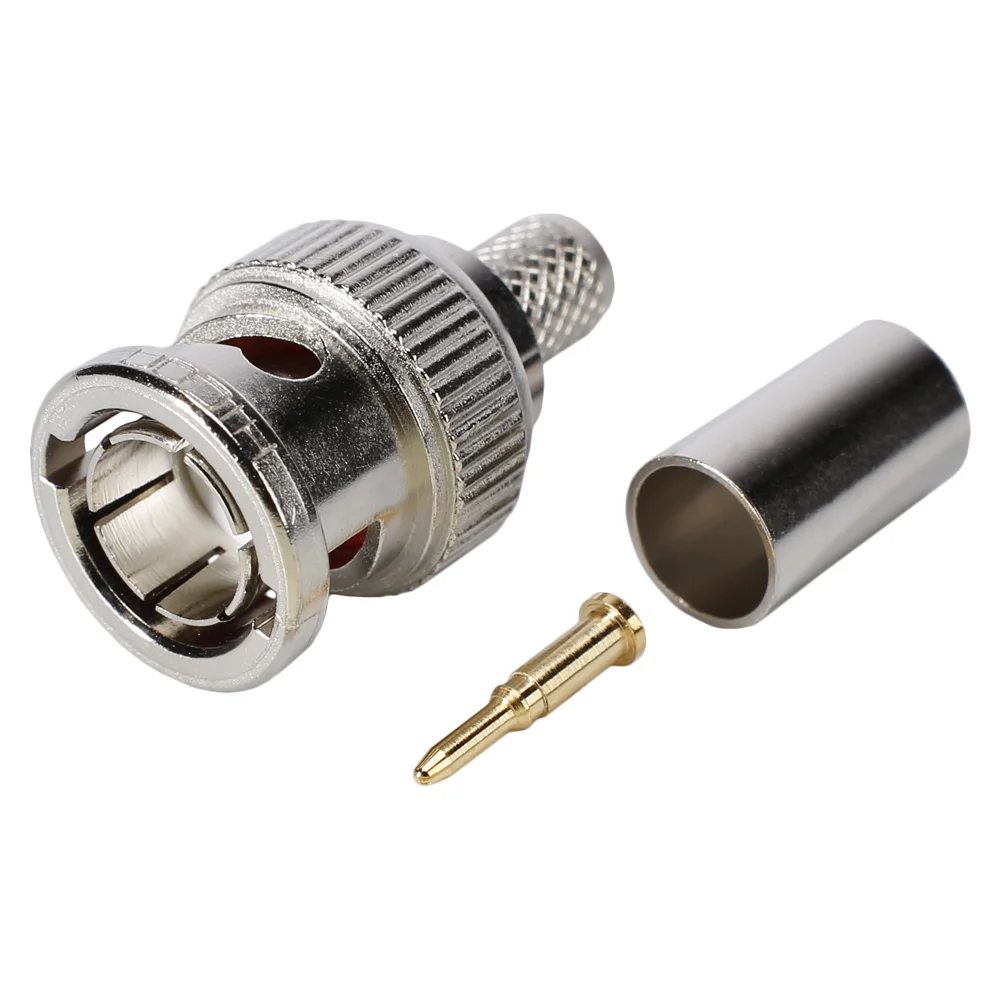

denn das SC-MONOMAX entspricht im Großen und Ganzen einer Einzelleitung, wie man sie bei dem multikoaxialen Kabel TRANSIT MINI FLEX finden kann. Es besitzt die dichte Schirmung (Cu-Geflecht 95 %) und den gleichen flexiblen Litzenaufbau, was es zum perfekten Patchkabel macht (zum Beispiel für den Schaltschrankbau). Konfektioniert wird es mit herkömmlichen 75 O BNC Verbindern BNC0.3/1.8. Es ist in den RGBHV Farben (rot, grün, blau, weiß und schwarz) erhältlich. Die maximale Übertragungslänge liegt bei diesen Patchkabeln bei ca. 30 –50 Meter, je nach Anwendung.
Vorteile:
- In fünf Farben lieferbar
- Hervorragend geschirmt durch enges Cu-Geflecht (95 %)
- Sehr zuverlässig und mit engsten Toleranzen im Wellenwiderstand (±3 %)
- Kompakt durch geringen Außendurchmesser
- Trotz Miniaturaufbau geringe Dämpfungswerte
Anwendung:
- Als flexibles Videokabel für den Schaltschrankbau
- Für die unsymmetrische Innenverdrahtung
| Eigenschaften | Analog, Digital 75 Ω, OFC hochreines Kupfer |
| Einsatzgebiet | Installation, Studio / Broadcast |
| Anwendung | Videokabel |
| Farbe | rot |
| Aufbau | LI2Y0,32mm(ST)CY |
| Mantelmaterial | Antistatic-PVC |
| Mantel Ø [mm] | 2,70 |
| Mantel Ø ["] | 0.1063 |
| Kanalanzahl (video) | 1 |
| Innenleiter | 1 |
| Innenleiter (video) | 1 |
| Innenleiter (video) [mm²] | 0,08 |
| Innenleiter (video) [sqin] | 0.0001 |
| Innenleiter Ø (video) [mm] | 0,32 |
| Innenleiter Ø (video) ["] | 0.0126 |
| AWG (video) | 28 |
| Abschirmung | Cu-Geflecht verzinnt |
| Bedeckung, opt. [%] | 95 |
| Cu-Litzen (video) | 7 |
| Cu-Litze Ø (video) [mm] | 0,12 |
| Cu-Litze Ø (video) ["] | 0.0047 |
| Leiterisolationsmaterial | Foam / Skin-PE |
| Leiterisolation Ø [mm] | 1,60 |
| Leiterisolation Ø ["] | 0.063 |
| Gewicht bei 1 m [g] | 11, 13 |
| Gewicht bei 1000 ft [lbs] | 7.4021, 8.7479 |
| Brandlast je m [kWh] | 0,27 |
| Bauform | rund |
| Aufmachung, VPE | 100 m Rolle |
| Verkürzungsfaktor | 0,8 |
| Temperatur min. [°C] | -20, -25 |
| Temperatur max. [°C] | 70 |
| Breite [mm] | 2,7 |
| Breite ["] | 0.1063 |
| Höhe [mm] | 2,7 |
| Höhe ["] | 0.1063 |
| Kapazität Ader/Schirm bei 1m (video) [pF] | 56, 58 |
| Kapazität Ader/Schirm bei 1 ft. (video) [pF] | 17.0688, 17.6784 |

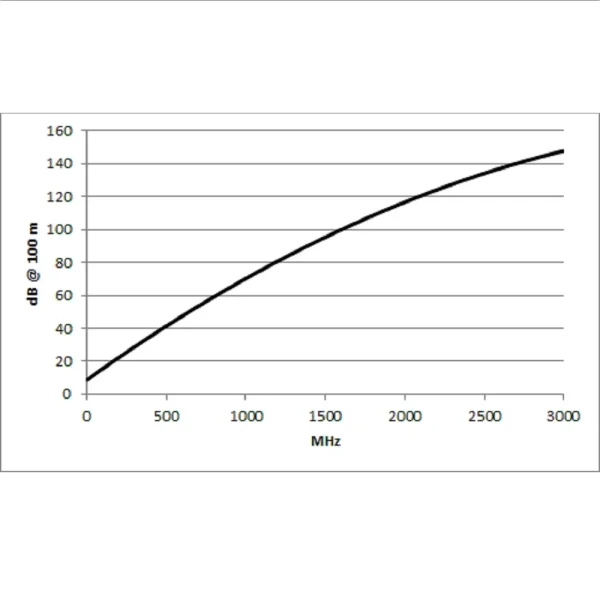

| Dämpfung bei 5 MHz (100m & 20° C) [dB] | 4,3, 4,7 |
| Dämpfung bei 5 MHz (100 ft. & 20 °C / 68 °F) [dB] | 1.3106, 1.4326 |
| Dämpfung bei 50 MHz (100m & 20° C) [dB] | 15 |
| Dämpfung bei 50 MHz (100 ft. & 20 °C / 68 °F) [dB] | 4.572 |
| Dämpfung bei 100 MHz (100m & 20° C) [dB] | 21,5, 22,5 |
| Dämpfung bei 100 MHz (100 ft. & 20 °C / 68 °F) [dB] | 6.858, 6.5532 |
| Dämpfung bei 1485 MHz (100m & 20° C) [dB] | 94,5 |
| Dämpfung bei 1485 MHz (100 ft. & 20 °C / 68 °F) [dB] | 28.8036 |
| Dämpfung bei 3000 MHz (100m & 20° C) [dB] | 148 |
| Dämpfung bei 3000 MHz (100 ft. & 20 °C / 68 °F) [dB] | 45.1104 |
| Wellenwiderstand [Ω] | 75 |
| Rückflussdämpfung [dB] | 20 |
| BPVo-Euroklasse | Fca |
Keine Maßangaben verfügbar.
