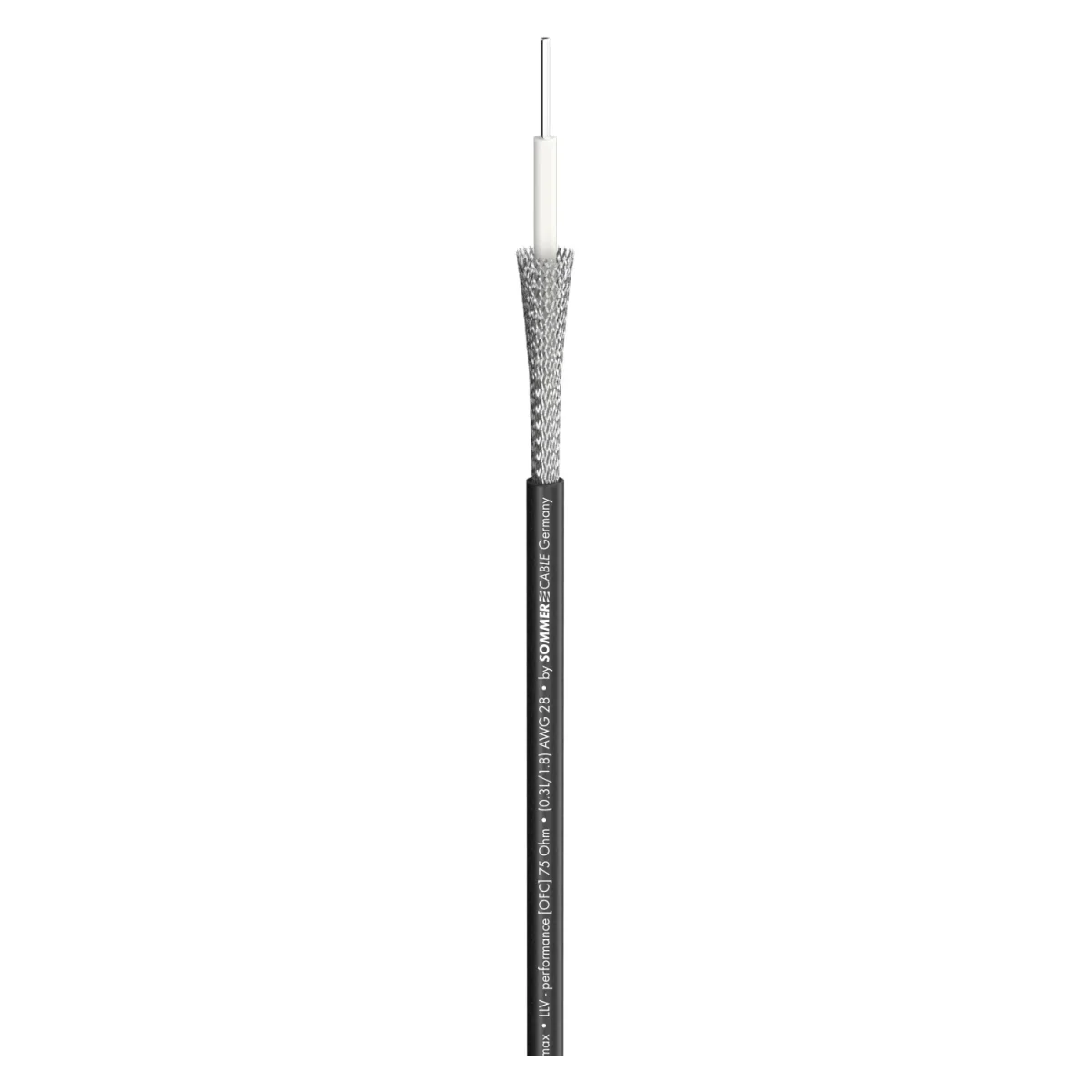

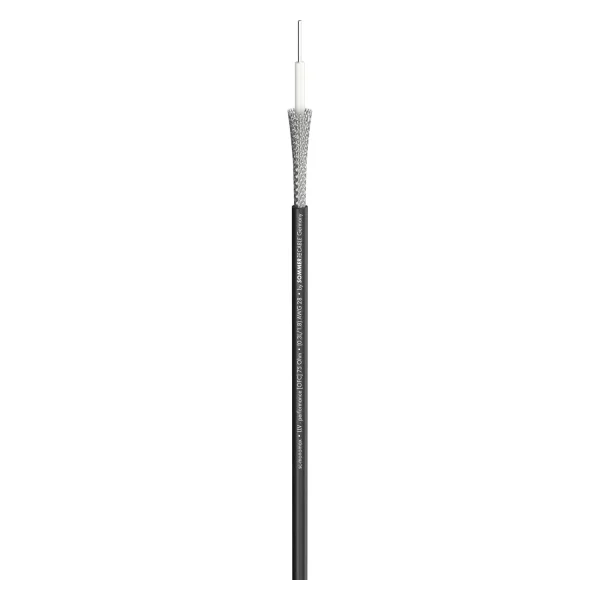

Sommer cable

SC-MONOMAX 0.3/1.8,75 Ohm sw

Klein aber oho...denn das SC-MONOMAX entspricht im Großen und Ganzen einer Einzelleitung, wie man sie bei dem multikoaxialen Kabel TRANSIT MINI FLEX finden kann. Es besitzt die dichte Schirmung (Cu-Geflecht 95 %) und den gleichen flexiblen Litzenaufbau,…

EAN/GTIN	4049371001465
Hersteller-Nr.	600-0251-01
Hersteller	Sommer cable

Klein aber oho...

denn das SC-MONOMAX entspricht im Großen und Ganzen einer Einzelleitung, wie man sie bei dem multikoaxialen Kabel TRANSIT MINI FLEX finden kann. Es besitzt die dichte Schirmung (Cu-Geflecht 95 %) und den gleichen flexiblen Litzenaufbau, was es zum perfekten Patchkabel macht (zum Beispiel für den Schaltschrankbau). Konfektioniert wird es mit herkömmlichen 75 O BNC Verbindern BNC0.3/1.8. Es ist in den RGBHV Farben (rot, grün, blau, weiß und schwarz) erhältlich. Die maximale Übertragungslänge liegt bei diesen Patchkabeln bei ca. 30 –50 Meter, je nach Anwendung.

Vorteile:

In fünf Farben lieferbar
Hervorragend geschirmt durch enges Cu-Geflecht (95 %)
Sehr zuverlässig und mit engsten Toleranzen im Wellenwiderstand (±3 %)
Kompakt durch geringen Außendurchmesser
Trotz Miniaturaufbau geringe Dämpfungswerte

Anwendung:

Als flexibles Videokabel für den Schaltschrankbau
Für die unsymmetrische Innenverdrahtung

Eigenschaften	Analog, Digital 75 Ω, OFC hochreines Kupfer
Einsatzgebiet	Installation, Studio / Broadcast
Anwendung	Videokabel
Farbe	schwarz

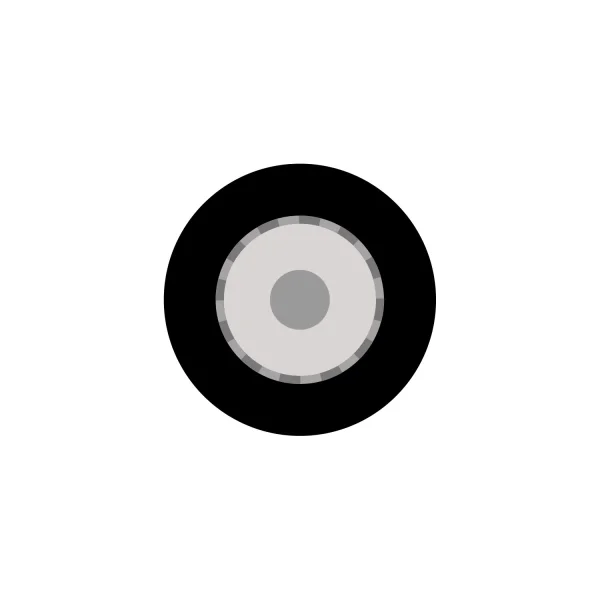

Aufbau	LI2Y0,32mm(ST)CY
Mantelmaterial	Antistatic-PVC
Mantel Ø [mm]	2,70
Mantel Ø ["]	0.1063
Kanalanzahl (video)	1
Innenleiter	1
Innenleiter (video)	1
Innenleiter (video) [mm²]	0,08
Innenleiter (video) [sqin]	0.0001
Innenleiter Ø (video) [mm]	0,32
Innenleiter Ø (video) ["]	0.0126
AWG (video)	28
Abschirmung	Cu-Geflecht verzinnt
Bedeckung, opt. [%]	95
Cu-Litzen (video)	7
Cu-Litze Ø (video) [mm]	0,12
Cu-Litze Ø (video) ["]	0.0047
Leiterisolationsmaterial	Foam / Skin-PE
Leiterisolation Ø [mm]	1,60
Leiterisolation Ø ["]	0.063
Gewicht bei 1 m [g]	11
Gewicht bei 1000 ft [lbs]	7.4021
Brandlast je m [kWh]	0,27
Bauform	rund
Aufmachung, VPE	100 m Rolle
Verkürzungsfaktor	0,8
Temperatur min. [°C]	-25
Temperatur max. [°C]	70
Breite [mm]	2,7
Breite ["]	0.1063
Höhe [mm]	2,7
Höhe ["]	0.1063
Kapazität Ader/Schirm bei 1m (video) [pF]	56
Kapazität Ader/Schirm bei 1 ft. (video) [pF]	17.0688

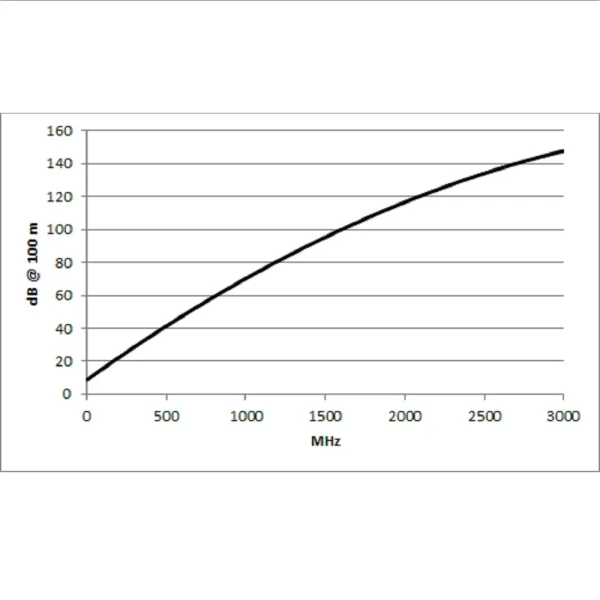

Dämpfung bei 5 MHz (100m & 20° C) [dB]	4,3
Dämpfung bei 5 MHz (100 ft. & 20 °C / 68 °F) [dB]	1.3106
Dämpfung bei 50 MHz (100m & 20° C) [dB]	15
Dämpfung bei 50 MHz (100 ft. & 20 °C / 68 °F) [dB]	4.572
Dämpfung bei 100 MHz (100m & 20° C) [dB]	21,5
Dämpfung bei 100 MHz (100 ft. & 20 °C / 68 °F) [dB]	6.5532
Dämpfung bei 1485 MHz (100m & 20° C) [dB]	94,5
Dämpfung bei 1485 MHz (100 ft. & 20 °C / 68 °F) [dB]	28.8036
Dämpfung bei 3000 MHz (100m & 20° C) [dB]	148
Dämpfung bei 3000 MHz (100 ft. & 20 °C / 68 °F) [dB]	45.1104
Wellenwiderstand [Ω]	75
Rückflussdämpfung [dB]	20
BPVo-Euroklasse	Fca

Keine Maßangaben verfügbar.

Verkaufspreis (Netto)

1,25 €

inkl. USt: 1,49 €

zzgl. 10,00 € Versand • ab 500 € versandkostenfrei

1500 Stück verfügbar

Lieferzeit: ca. 3 Tage
