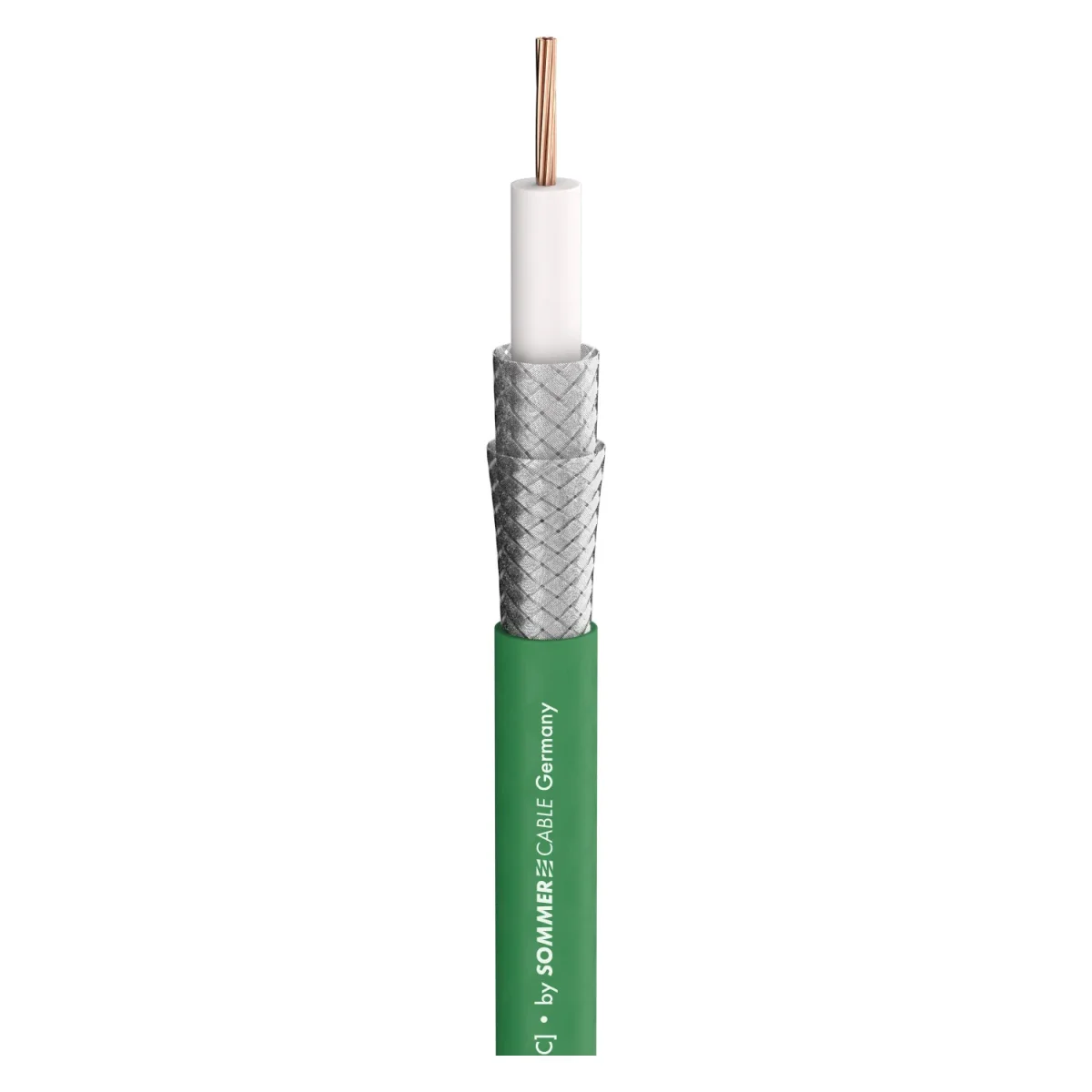

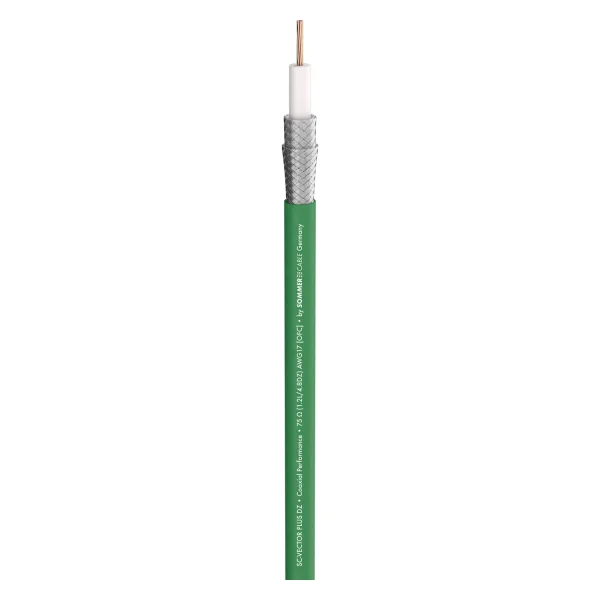

SC-VECTOR PLUS 1.2L/4.8DZ 75 Ohm PUR
Im wilden Westen sehr verbreitet…ist dieses robuste und zuverlässige Video und SAT Kabel, dessen Spezifikation aus den USA stammt, jedoch mit der Isolation aus Massiv-PE unbefriedigende Werte hatte und nicht robust genug war. Im Gegensatz zur ursprünglic…
| EAN/GTIN | 4049371002721 |
| Hersteller-Nr. | 600-0214 |
| Hersteller | Sommer cable |
Im wilden Westen sehr verbreitet…
ist dieses robuste und zuverlässige Video und SAT Kabel, dessen Spezifikation aus den USA stammt, jedoch mit der Isolation aus Massiv-PE unbefriedigende Werte hatte und nicht robust genug war. Im Gegensatz zur ursprünglichen Ausführung haben wir das neue SC-Vector Plus DZ wesentlich verbessert. Nun ist es SDI/HD-SDI tauglich und trommelbar und somit als flexible Videoleitung einsetzbar! Es besitzt eine aufgeschäumte Isolation mit Schutzlack, 7 x 0,40 mm mm Litzenaufbau, zwei übereinander liegende Kupfergeflechte mit jeweils 89 %iger Bedeckung. Die Kupfergeflechte machen das Kabel auch extrem trittfest und bieten Schutz gegen Nagetiere.
Vorteile:
- Beste Übertragungsqualität durch geschäumte Isolation
- Konstante Werte dauerhaft
- UV beständiger und kerbfester PUR-Mantel, Nagetierschutz
Anwendung:
- Doppelt geschirmtes Kabel für digitale SAT-Anlagen und professionelle Videotechnik
- Für den professionellen HD-SDI Einsatz
- Hochflexibel und gut trommelbar
| Eigenschaften | Analog, Digital 75 Ω, FRNC flammwidrig, HDTV, Halogenfrei / LSZH, OFC hochreines Kupfer, PUR, SDI |
| Einsatzgebiet | ELA 100 V, Installation, Mobiler Einsatz outdoor / indoor, Studio / Broadcast |
| Anwendung | Videokabel |
| Farbe | grün |
| Aufbau | 02YSCCH1,2L/4,8 |
| Mantelmaterial | PUR |
| Mantel Ø [mm] | 7,10 |
| Mantel Ø ["] | 0.2795 |
| Kanalanzahl (video) | 1 |
| Innenleiter | 1 |
| Innenleiter (video) | 1 |
| Innenleiter (video) [mm²] | 0,88 |
| Innenleiter (video) [sqin] | 0.0014 |
| Innenleiter Ø (video) [mm] | 1,20 |
| Innenleiter Ø (video) ["] | 0.0472 |
| AWG (video) | 18 |
| Abschirmung | 2 x Cu Geflecht verzinnt |
| Bedeckung, opt. [%] | 89, 100 |
| Cu-Litzen (video) | 7 |
| Cu-Litze Ø (video) [mm] | 0,40 |
| Cu-Litze Ø (video) ["] | 0.0157 |
| Leiterisolationsmaterial | Foam / Skin-PE, Gas-injected Foam / Skin-PE |
| Leiterisolation Ø [mm] | 4,80 |
| Leiterisolation Ø ["] | 0.189 |
| Gewicht bei 1 m [g] | 68, 70 |
| Gewicht bei 1000 ft [lbs] | 45.7583, 47.1041 |
| Bauform | rund |
| Aufmachung, VPE | 100 m, Meterware |
| Verkürzungsfaktor | 0,86 |
| Temperatur min. [°C] | -30 |
| Temperatur max. [°C] | 80 |
| Max. Übertragungslänge (SMPTE 425M, 3G) (ohne Steckverbinder) [m] | 145 |
| Max. Übertragungslänge (SMPTE 425M, 3G) (ohne Steckverbinder) [ft] | 475.7218 |
| Max. Übertragungslänge (SMPTE 2081, 6G) (ohne Steckverbinder) [m] | 96 |
| Max. Übertragungslänge (SMPTE 2081, 6G) (ohne Steckverbinder) [ft] | 314.9606 |
| Max. Übertragungslänge (SMPTE 2082, 12G) (ohne Steckverbinder) [m] | 62 |
| Max. Übertragungslänge (SMPTE 2082, 12G) (ohne Steckverbinder) [ft] | 203,4121 |
| Breite [mm] | 7,1 |
| Breite ["] | 0.2795 |
| Höhe [mm] | 7,1 |
| Höhe ["] | 0.2795 |
| Kapazität Ader/Schirm bei 1m (video) [pF] | 53 |
| Kapazität Ader/Schirm bei 1 ft. (video) [pF] | 16.1544 |
| Dämpfung bei 200 MHz (100m & 20° C) [dB] | 9,4 |
| Dämpfung bei 200 MHz (100 ft. & 20 °C / 68 °F) [dB] | 2.8651 |
| Dämpfung bei 470 MHz (100m & 20° C) [dB] | 14,7 |
| Dämpfung bei 470 MHz (100 ft. & 20 °C / 68 °F) [dB] | 4.4806 |
| Dämpfung bei 862 MHz (100m & 20° C) [dB] | 20,4 |
| Dämpfung bei 862 MHz (100 ft. & 20 °C / 68 °F) [dB] | 6.2179 |
| Dämpfung bei 1000 MHz (100m & 20° C) [dB] | 21,9 |
| Dämpfung bei 1000 MHz (100 ft. & 20 °C / 68 °F) [dB] | 6.6751 |
| Dämpfung bei 1485 MHz (100m & 20° C) [dB] | 26,6, 27,2 |
| Dämpfung bei 1485 MHz (100 ft. & 20 °C / 68 °F) [dB] | 8.1077, 8.2906 |
| Dämpfung bei 1750 MHz (100m & 20° C) [dB] | 29,9 |
| Dämpfung bei 1750 MHz (100 ft. & 20 °C / 68 °F) [dB] | 9.1135 |
| Dämpfung bei 2150 MHz (100m & 20° C) [dB] | 33,5 |
| Dämpfung bei 2150 MHz (100 ft. & 20 °C / 68 °F) [dB] | 10.2108 |
| Dämpfung bei 3000 MHz (100m & 20° C) [dB] | 39,5, 41,5 |
| Dämpfung bei 3000 MHz (100 ft. & 20 °C / 68 °F) [dB] | 12.0396, 12.6492 |
| Dämpfung bei 6000 MHz (100m & 20° C) [dB] | 64,8 |
| Dämpfung bei 9000 MHz (100m & 20° C) [dB] | 83,7 |
| Dämpfung bei 12000 MHz (100m & 20° C) [dB] | 100,9 |
| Wellenwiderstand [Ω] | 75 |
| Leiterwiderstand bei 1 km [Ω] | 20, 23 |
| Leiterwiderstand bei 1000 ft. [Ω] | 6.096, 7.0104 |
| Schirmwiderstand bei 1 km [Ω] | 5,6, 6 |
| Schirmwiderstand bei 1000 ft. [Ω] | 1.7069, 1.8288 |
| BPVo-Euroklasse | Fca |
Keine Maßangaben verfügbar.
