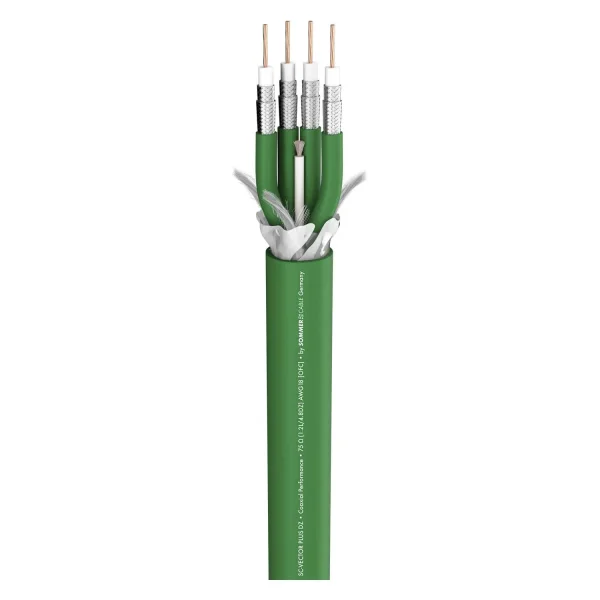

SC-VECTOR PLUS 4x 1.2L/4.8DZ 75 Ohm PMB
XG-SDI im Superflexformat...Das SC-VECTOR PLUS 1.2L/4.8DZ von SOMMER CABLE ist hervorragend geeignet für den täglichen Mobileinsatz auf Trommel. Der PUR-MASTER-BLEND-Mantel ist hochflexibel und zudem äußerst robust. So bleibt das Innenleben mechnisch sta…
| EAN/GTIN | 4049371311212 |
| Hersteller-Nr. | 600-0214-04 |
| Hersteller | Sommer cable |
XG-SDI im Superflexformat...
Das SC-VECTOR PLUS 1.2L/4.8DZ von SOMMER CABLE ist hervorragend geeignet für den täglichen Mobileinsatz auf Trommel. Der PUR-MASTER-BLEND-Mantel ist hochflexibel und zudem äußerst robust. So bleibt das Innenleben mechnisch stabil geschützt und die HD-Übertragungsqualität konstant.

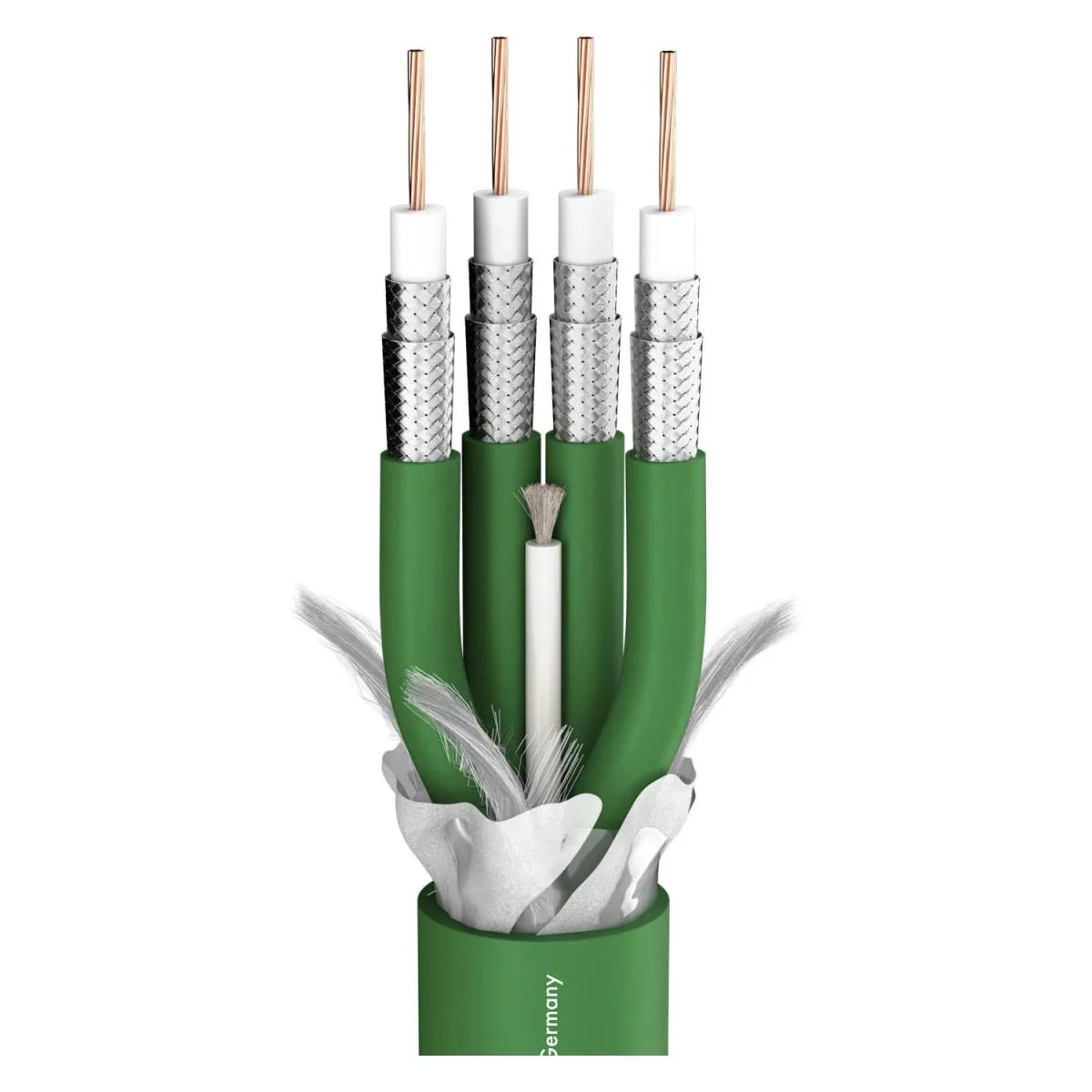

Jeder HD-SDI-Leiter ist im Litzenverbund aufgebaut und mit einer gasgeschäumten PE-Isolation (inkl. Schutzlackhaut) umgeben, die für beste Dämpfungseigenschaften sorgt. Für eine flexible Schirmkonstruktion sorgt je ein dichtes, doppeltes CU-Geflecht Multi-DZ ist das ideale Kabel für alle G-SDI-Live-Übertragungen - egal ob innen oder außen.
Vorteile:
- Beste Übertragungsqualität durch geschäumte Isolation
- Konstante Werte im Dauerbetrieb
- UV beständiger und kerbfester PUR-Mantel, Nagetierschutz
Anwendung:
- Doppelt geschirmtes Kabel für digitale Bildübertragungen und professionelle Videotechnik
- Für den professionellen Broadcast Einsatz
- Hochflexibel und gut trommelbar
| Eigenschaften | Analog, Digital 75 Ω, HDTV, OFC hochreines Kupfer, PUR Master Blend, SDI |
| Einsatzgebiet | ELA 100 V, Installation, Mobiler Einsatz outdoor / indoor, Studio / Broadcast |
| Anwendung | Videokabel |
| Farbe | grün |

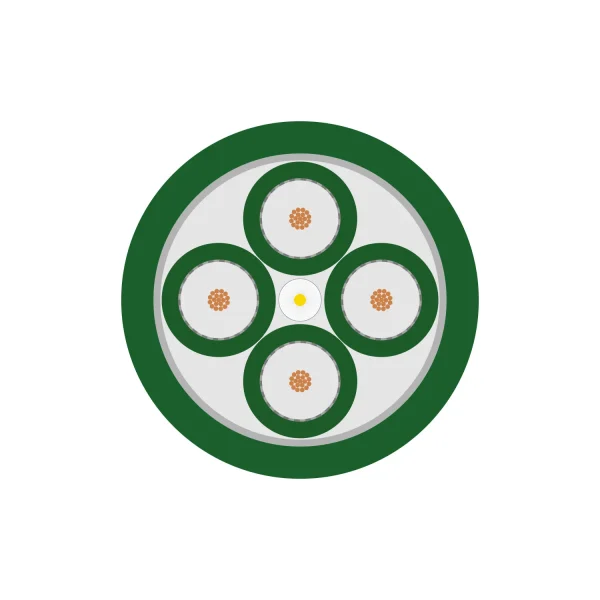

| Aufbau | 4x02YSCCH1,2L/4,8 |
| Mantelmaterial | PMB |
| Mantel Ø [mm] | 21,80 |
| Mantel Ø ["] | 0.8583 |
| Kanalanzahl (video) | 1 |
| Innenleiter | 4 |
| Innenleiter (video) | 4 |
| Innenleiter (video) [mm²] | 0,88 |
| Innenleiter (video) [sqin] | 0.0014 |
| Innenleiter Ø (video) [mm] | 1,20 |
| Innenleiter Ø (video) ["] | 0.0472 |
| AWG (video) | 18 |
| Abschirmung | 2 x Cu Geflecht verzinnt |
| Bedeckung, opt. [%] | 100 |
| Cu-Litzen (video) | 4 |
| Cu-Litze Ø (video) [mm] | 0,40 |
| Cu-Litze Ø (video) ["] | 0.0157 |
| Leiterisolationsmaterial | Foam / Skin-PE |
| Leiterisolation Ø [mm] | 4,80 |
| Leiterisolation Ø ["] | 0.189 |
| Gewicht bei 1 m [g] | 470 |
| Gewicht bei 1000 ft [lbs] | 349.9163 |
| Bauform | rund |
| Aufmachung, VPE | 100 m, Meterware |
| Verkürzungsfaktor | 0,86 |
| Temperatur min. [°C] | -30 |
| Temperatur max. [°C] | 80 |
| Max. Übertragungslänge (SMPTE 425M, 3G) (ohne Steckverbinder) [m] | 130 |
| Max. Übertragungslänge (SMPTE 425M, 3G) (ohne Steckverbinder) [ft] | 426.5092 |
| Max. Übertragungslänge (SMPTE 2081, 6G) (ohne Steckverbinder) [m] | 86 |
| Max. Übertragungslänge (SMPTE 2081, 6G) (ohne Steckverbinder) [ft] | 282.1522 |
| Max. Übertragungslänge (SMPTE 2082, 12G) (ohne Steckverbinder) [m] | 56 |
| Max. Übertragungslänge (SMPTE 2082, 12G) (ohne Steckverbinder) [ft] | 183,727 |
| Breite [mm] | 21,8 |
| Breite ["] | 0.8583 |
| Höhe [mm] | 21,8 |
| Höhe ["] | 0.8583 |
| Kapazität Ader/Schirm bei 1m (video) [pF] | 53 |
| Kapazität Ader/Schirm bei 1 ft. (video) [pF] | 16.1544 |
| Dämpfung bei 200 MHz (100m & 20° C) [dB] | 10,8 |
| Dämpfung bei 200 MHz (100 ft. & 20 °C / 68 °F) [dB] | 3.2918 |
| Dämpfung bei 470 MHz (100m & 20° C) [dB] | 16,9 |
| Dämpfung bei 470 MHz (100 ft. & 20 °C / 68 °F) [dB] | 5.1511 |
| Dämpfung bei 862 MHz (100m & 20° C) [dB] | 23,4 |
| Dämpfung bei 862 MHz (100 ft. & 20 °C / 68 °F) [dB] | 7.1323 |
| Dämpfung bei 1000 MHz (100m & 20° C) [dB] | 25,1 |
| Dämpfung bei 1000 MHz (100 ft. & 20 °C / 68 °F) [dB] | 7.6505 |
| Dämpfung bei 1485 MHz (100m & 20° C) [dB] | 31,2 |
| Dämpfung bei 1485 MHz (100 ft. & 20 °C / 68 °F) [dB] | 9.5098 |
| Dämpfung bei 1750 MHz (100m & 20° C) [dB] | 34,3 |
| Dämpfung bei 1750 MHz (100 ft. & 20 °C / 68 °F) [dB] | 10.4546 |
| Dämpfung bei 2150 MHz (100m & 20° C) [dB] | 38,5 |
| Dämpfung bei 2150 MHz (100 ft. & 20 °C / 68 °F) [dB] | 11.7348 |
| Dämpfung bei 3000 MHz (100m & 20° C) [dB] | 46,8 |
| Dämpfung bei 3000 MHz (100 ft. & 20 °C / 68 °F) [dB] | 14.2646 |
| Wellenwiderstand [Ω] | 75 |
| Leiterwiderstand bei 1 km [Ω] | 20 |
| Leiterwiderstand bei 1000 ft. [Ω] | 6.096 |
| Schirmwiderstand bei 1 km [Ω] | 5,6 |
| Schirmwiderstand bei 1000 ft. [Ω] | 1.7069 |
| Erhältlich seit | V07.1 |
| BPVo-Euroklasse | Fca |
Keine Maßangaben verfügbar.
