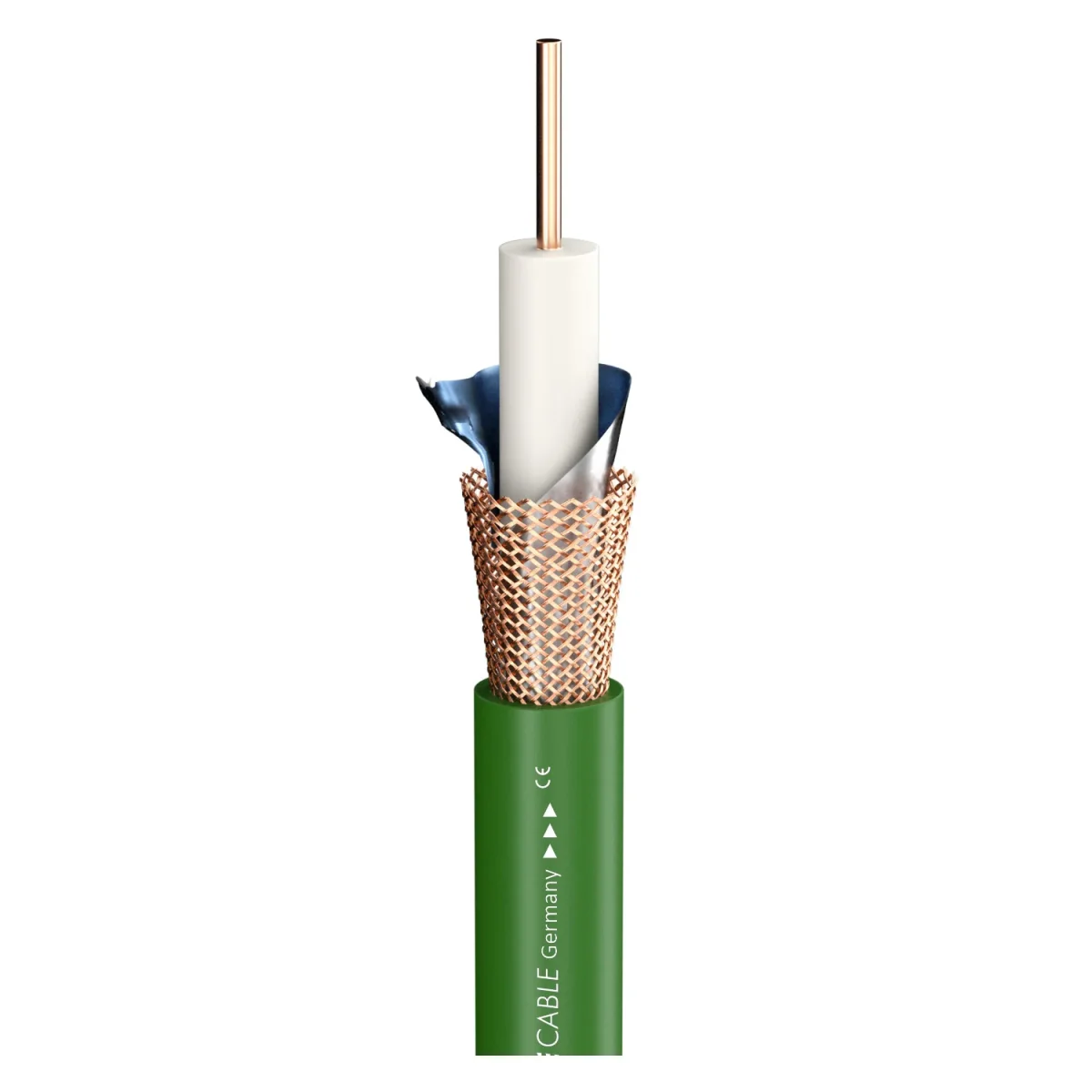

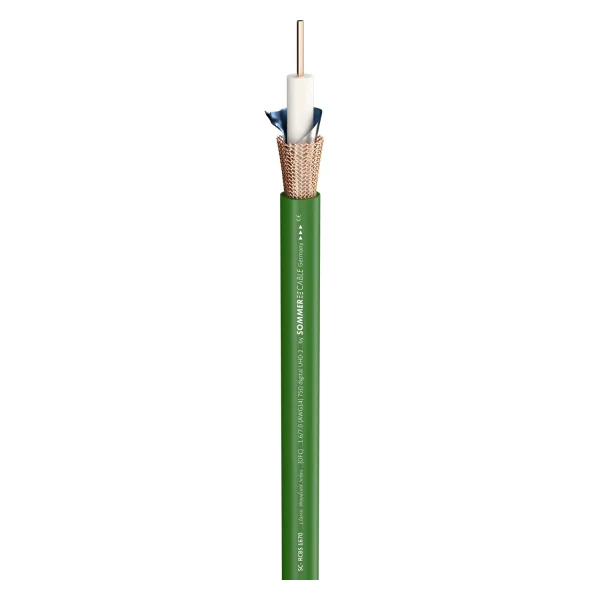

SC-VECTOR PLUS RCB 1.6/7.0, grün, PVC

Videokabel SC-Vector Plus RCB 1.6L/7.0; 1 x 1,60; PVC Ø 10,20 mm; 75 Ω in bewährter sorglos Qualität hier online bestellen. 30% Rabatt auf Versandkosten (EU-weit). Mobiler Einsatz outdoor / indoor, Installation, ELA 100 V

EAN/GTIN	4049371001823
Hersteller-Nr.	600-0234
Hersteller	Sommer cable

Simultanübersetzer...

sind wahre Multitasking-Künstler, die es meisterhaft beherrschen, gleichzeitig zu hören, zu übersetzen und das Übersetzte auszusprechen. Auch bei der HD-SDI-Übertragung können neben der Übertragung des hochauflösenden Videosignals 1080p gleichzeitig zusätzliche Daten, wie 16 bildsynchrone digitale Audiokanäle (AES-3 nach SMPTE 272M und 299M), Timecode-Steuerdaten und Fehlerprüfpakete eingebettet (embedded) werden. Das spart zusätzliche Audio- bzw. Steuerleitungen. Für die großen Bandbreiten von 3G-SDI (2,97 Gbit/s nach SMPTE 424M) ist unsere 3G-SDI-Kabelserie das optimale Transportmittel. Superniedrige Dämpfungswerte von unter 30 dB @ 2,97 Gbit/s werden durch den großen 1.6er-OFC-Innenleiter mit einer speziellen gasgeschäumten Skin-Foam-Skin-Isolation und doppelter Abschirmung erreicht. Die Massivdrahtversion ist ideal für professionelle, medientechnische Installationen in Fernsehstudios und Ü-Wägen, während die trommelbare Litzenversion ihre flexiblen Vorteile bei mobilen Übertragungen ausspielt.

Vorteile:

Hohe Lebensdauer durch alterungsbeständige Ummantelung
Konstante, optimierte elektrische Werte durch intelligenten Kabelaufbau
Gasgeschäumte Skin-Foam-Skin-Isolation für beste Dämpfungswerte und lange Strecken

Anwendung:

Digitale UHD-SDI-Videoübertragung im professionellen Broadcast-/Ü-Wagen/-Studiobereich, sowie Hochfrequenztechnik und SAT-Antennenbau
Professionelle, medientechnische Festinstallation nach 6G-Standard

Eigenschaften	3G-SDI / UHD, Analog, Digital 75 Ω, HDTV, OFC hochreines Kupfer, SDI
Einsatzgebiet	ELA 100 V, Installation, Mobiler Einsatz outdoor / indoor
Anwendung	Videokabel
Farbe	grün
Aufbau	02YS(ST)CH1,6/7,2
Mantelmaterial	PVC
Mantel Ø [mm]	10,20
Mantel Ø ["]	0.4016
Kanalanzahl (video)	1
Innenleiter	1
Innenleiter (video)	1
Innenleiter (video) [mm²]	2,01
Innenleiter (video) [sqin]	0.0031
Innenleiter Ø (video) [mm]	1,60
Innenleiter Ø (video) ["]	0.063
AWG (video)	14
Abschirmung	Cu-Geflecht + AL / PT-Folie
Bedeckung, opt. [%]	100
Cu-Litzen (video)	1
Cu-Litze Ø (video) [mm]	1,63
Cu-Litze Ø (video) ["]	0.0642
Leiterisolationsmaterial	Skin-Foam-Skin-PE
Leiterisolation Ø [mm]	7,20
Leiterisolation Ø ["]	0.2835
Gewicht bei 1 m [g]	104
Gewicht bei 1000 ft [lbs]	68.5298
Brandlast je m [kWh]	0,75
Bauform	rund
Aufmachung, VPE	100 m Rolle, 500 m Rolle, 1000 m Rolle
Verkürzungsfaktor	0.82
Temperatur min. [°C]	-25
Temperatur max. [°C]	80
Max. Übertragungslänge (SMPTE 425M, 3G) (ohne Steckverbinder) [m]	234
Max. Übertragungslänge (SMPTE 425M, 3G) (ohne Steckverbinder) [ft]	767.7166
Max. Übertragungslänge (SMPTE 2081, 6G) (ohne Steckverbinder) [m]	156
Max. Übertragungslänge (SMPTE 2081, 6G) (ohne Steckverbinder) [ft]	511.811
Max. Übertragungslänge (SMPTE 2082, 12G) (ohne Steckverbinder) [m]	101
Max. Übertragungslänge (SMPTE 2082, 12G) (ohne Steckverbinder) [ft]	331,3648
Breite [mm]	10,2
Breite ["]	0.4016
Höhe [mm]	10,2
Höhe ["]	0.4016
Kapazität Ader/Schirm bei 1m (video) [pF]	53
Kapazität Ader/Schirm bei 1 ft. (video) [pF]	16.1544
Dämpfung bei 5 MHz (100m & 20° C) [dB]	2,4
Dämpfung bei 5 MHz (100 ft. & 20 °C / 68 °F) [dB]	0.7315
Dämpfung bei 200 MHz (100m & 20° C) [dB]	5,3
Dämpfung bei 200 MHz (100 ft. & 20 °C / 68 °F) [dB]	1.6154
Dämpfung bei 470 MHz (100m & 20° C) [dB]	8,4
Dämpfung bei 470 MHz (100 ft. & 20 °C / 68 °F) [dB]	2.5603
Dämpfung bei 862 MHz (100m & 20° C) [dB]	11,9
Dämpfung bei 862 MHz (100 ft. & 20 °C / 68 °F) [dB]	3.6271
Dämpfung bei 1000 MHz (100m & 20° C) [dB]	13
Dämpfung bei 1000 MHz (100 ft. & 20 °C / 68 °F) [dB]	3.9624
Dämpfung bei 1485 MHz (100m & 20° C) [dB]	17
Dämpfung bei 1485 MHz (100 ft. & 20 °C / 68 °F) [dB]	5.1816
Dämpfung bei 1750 MHz (100m & 20° C) [dB]	18,7
Dämpfung bei 1750 MHz (100 ft. & 20 °C / 68 °F) [dB]	5.6998
Dämpfung bei 2150 MHz (100m & 20° C) [dB]	21
Dämpfung bei 2150 MHz (100 ft. & 20 °C / 68 °F) [dB]	6.4008
Dämpfung bei 3000 MHz (100m & 20° C) [dB]	25,6
Dämpfung bei 3000 MHz (100 ft. & 20 °C / 68 °F) [dB]	7.8029
Dämpfung bei 6000 MHz (100m & 20° C) [dB]	39,5
Dämpfung bei 9000 MHz (100m & 20° C) [dB]	51,7
Dämpfung bei 12000 MHz (100m & 20° C) [dB]	63,1
Wellenwiderstand [Ω]	75
Leiterwiderstand bei 1 km [Ω]	8,2
Leiterwiderstand bei 1000 ft. [Ω]	2.4994
Schirmwiderstand bei 1 km [Ω]	11
Schirmwiderstand bei 1000 ft. [Ω]	3.3528
BPVo-Euroklasse	Fca

Keine Maßangaben verfügbar.

Verkaufspreis (Netto)

3,97 €

inkl. USt: 4,72 €

zzgl. 10,00 € Versand • ab 500 € versandkostenfrei

1500 Stück verfügbar

Lieferzeit: ca. 3 Tage
