Sommer cable

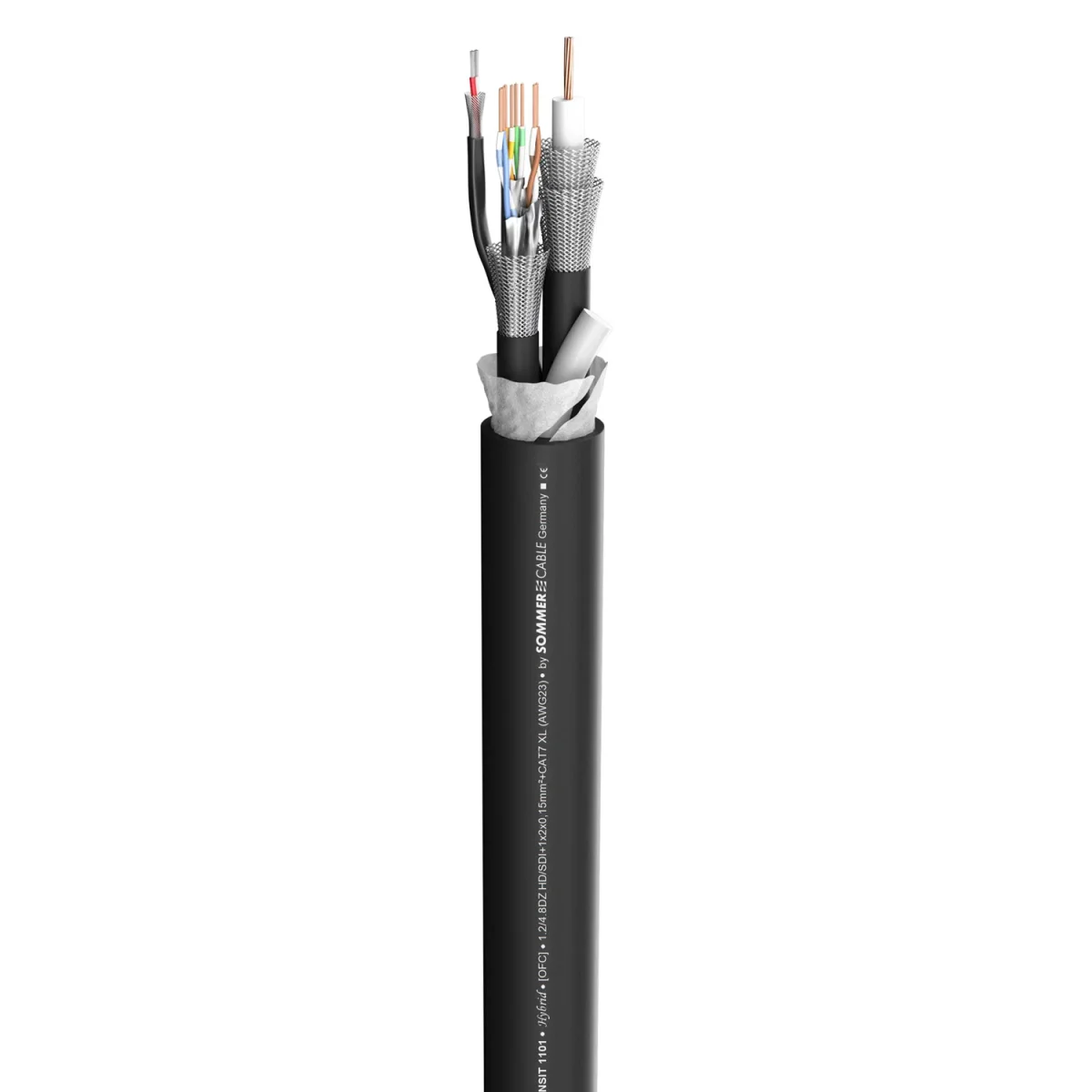

TRANSIT MC 1101 UHD-SDI

Der mediale Triathlonkann hier mit unseren Toprunnern der Disziplinen Bild-, Daten- und Ton praktiziert werden. So sind Sie für Ihren Wettkampf bei der Langstreckenübertragung von UHD-SDI Signalen inkl. Audio und HighSpeed-Netzwerk (CAT.7 AWG23) bzw. Ste…

EAN/GTIN	4049371375450
Hersteller-Nr.	600-2811-01
Hersteller	Sommer cable

Der mediale Triathlon

kann hier mit unseren Toprunnern der Disziplinen Bild-, Daten- und Ton praktiziert werden. So sind Sie für Ihren Wettkampf bei der Langstreckenübertragung von UHD-SDI Signalen inkl. Audio und HighSpeed-Netzwerk (CAT.7 AWG23) bzw. Steuersignalen bestens vorbereitet. Damit Sie auch sicher über die Outdoor-Zielgeraden kommen, haben wir das Leistungspaket mit einem kerbfesten, wetterbeständigen, trommelbaren PUR-Mantel ausgerüstet. Wir wünschen Ihnen hiermit einen Podestplatz im nächsten Contest.

Vorteile:

HighSpeed-Netzwerk- sowie Audio und UHD-SDI-konforme Videoübertragung in einem Kabel
Hervorragende Schirmung, robuste, wetterfeste Konstruktion
Niedrigste Dämpfungswerte für Long-Distance-Übertragungen

Anwendung:

Ideal für Ü-Wagen-Einsatz bei Sport-Events und Großveranstaltungen
Verbindung von UHD-Monitoren, Regiepulten, Broadcast-Kameras in- und outdoor

Farbe	Schwarz

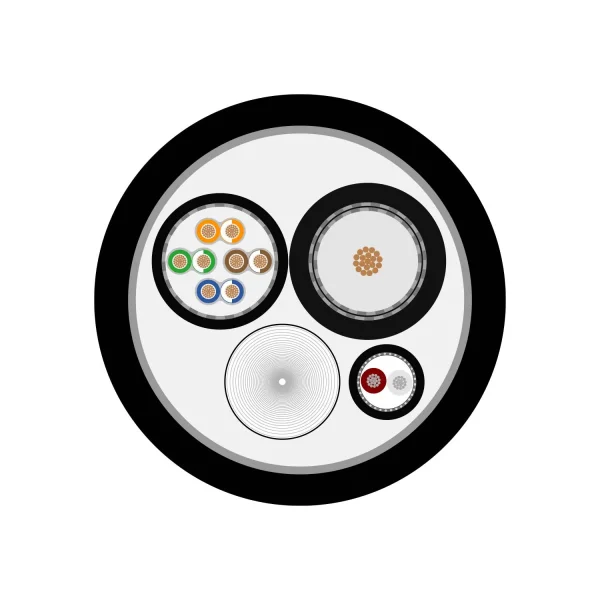

Aufbau (audio)	(2LI2Y0,14mm²)DY
Aufbau (video)	(02YCCH1.2L/4.8)
Aufbau (network)	(S/FTP4x2xAWG23/7)
Mantelmaterial	PUR
Mantelmaterial (audio)	PVC
Mantelmaterial (video)	PUR
Mantelmaterial (network)	PUR
Mantel Ø [mm]	19,60
Mantel Ø ["]	0.7717
Mantel Ø (audio) [mm]	3,50
Mantel Ø (audio) ["]	0.1378
Mantel Ø (video) [mm]	7,00
Mantel Ø (video) ["]	0.2756
Mantel Ø (network) [mm]	8,50
Mantel Ø (network) ["]	0.3346
Kanalanzahl (audio)	1
Kanalanzahl (video)	1
Kanalanzahl (network)	4
Innenleiter	5
Innenleiter (audio)	2
Innenleiter (video)	1
Innenleiter (network)	2
Innenleiter (audio) [mm²]	0,14
Innenleiter (audio) [sqin]	0.0002
Innenleiter (video) [mm²]	0,88
Innenleiter (video) [sqin]	0.0014
Innenleiter (network) [sqin]	0.0004
Innenleiter (network) [mm²]	0,26
Innenleiter Ø (audio) [mm]	0,44
Innenleiter Ø (audio) ["]	0.0173
Innenleiter Ø (video) [mm]	1,20
Innenleiter Ø (video) ["]	0.0472
AWG (audio)	26
AWG (video)	18
AWG (network)	23
Abschirmung (audio)	Cu-Wendel, verzinnt
Abschirmung (video)	2 x Cu-Geflecht verzinnt
Abschirmung (network)	Cu-Geflecht verzinnt + AL/PT-Folie je Adernpaar
Bedeckung, opt. [%]	100
Cu-Litzen (audio)	19
Cu-Litzen (video)	7
Cu-Litzen (network)	7
Cu-Litze Ø (audio) [mm]	0,10
Cu-Litze Ø (audio) ["]	0.0039
Cu-Litze Ø (video) [mm]	0,40
Cu-Litze Ø (video) ["]	0.0157
Cu-Litze Ø (network) [mm]	0,22
Cu-Litze Ø (network) ["]	0.0087
Leiterisolationsmaterial (video)	Foam/Skin-PE
Leiterisolation Ø (video) [mm]	4,80
Leiterisolation Ø (video) ["]	0.189
Gewicht bei 1 m [g]	352.4
Aufmachung, VPE	Meterware
CAT-Type	CAT.7
Temperatur min. [°C]	-20
Temperatur max. [°C]	70
Höhe [mm]	19,6
Höhe ["]	0.7717
Kapazität Ader/Ader bei 1m (audio) [pF]	44
Kapazität Ader/Ader bei 1 ft. (audio) [pF]	13.4112
Kapazität Ader/Ader bei 1m (network) [pF]	44
Kapazität Ader/Ader bei 1 ft. (network) [pF]	13.4112
Kapazität Ader/Schirm bei 1m (audio) [pF]	80
Kapazität Ader/Schirm bei 1 ft. (audio) [pF]	24.384
Kapazität Ader/Schirm bei 1m (video) [pF]	53
Kapazität Ader/Schirm bei 1 ft. (video) [pF]	16.1544
Dämpfung bei 200 MHz (100m & 20° C) [dB]	9,5
Dämpfung bei 200 MHz (100 ft. & 20 °C / 68 °F) [dB]	2.8956
Dämpfung bei 470 MHz (100m & 20° C) [dB]	15
Dämpfung bei 470 MHz (100 ft. & 20 °C / 68 °F) [dB]	4.572
Dämpfung bei 862 MHz (100m & 20° C) [dB]	20,6
Dämpfung bei 862 MHz (100 ft. & 20 °C / 68 °F) [dB]	6.2789
Dämpfung bei 1000 MHz (100m & 20° C) [dB]	22,4
Dämpfung bei 1000 MHz (100 ft. & 20 °C / 68 °F) [dB]	6.8275
Dämpfung bei 1485 MHz (100m & 20° C) [dB]	27,7
Dämpfung bei 1485 MHz (100 ft. & 20 °C / 68 °F) [dB]	8.443
Dämpfung bei 1750 MHz (100m & 20° C) [dB]	30
Dämpfung bei 1750 MHz (100 ft. & 20 °C / 68 °F) [dB]	9.144
Dämpfung bei 2150 MHz (100m & 20° C) [dB]	33,5
Dämpfung bei 2150 MHz (100 ft. & 20 °C / 68 °F) [dB]	10.2108
Dämpfung bei 3000 MHz (100m & 20° C) [dB]	41,2
Dämpfung bei 3000 MHz (100 ft. & 20 °C / 68 °F) [dB]	12.5578
Wellenwiderstand (audio) [Ω]	110
Wellenwiderstand (video) [Ω]	75
Wellenwiderstand (network) [Ω]	100
Isolationswiderstand bei 1 km (audio) [GΩ]	1
Isolationswiderstand bei 1000 feet (audio) [GΩ]	0.3048
Isolationswiderstand bei 1 km (video) [GΩ]	1
Isolationswiderstand bei 1000 feet (video) [GΩ]	0.3048
Isolationswiderstand bei 1 km (network) [GΩ]	5
Isolationswiderstand bei 1000 feet (network) [GΩ]	1.524
Leiterwiderstand bei 1 km (audio) [Ω]	129
Leiterwiderstand bei 1000 ft. (audio) [Ω]	39.3192
Leiterwiderstand bei 1 km (video) [Ω]	20
Leiterwiderstand bei 1000 ft. (video) [Ω]	6.096
Leiterwiderstand bei 1 km (network) [Ω]	72
Leiterwiderstand bei 1000 ft. (network) [Ω]	21.9456
Alte Artikelnummer	999-0001-316-5
BPVo-Euroklasse	Fca

Keine Maßangaben verfügbar.

Verkaufspreis (Netto)

21,84 €

inkl. USt: 25,99 €

zzgl. 10,00 € Versand • ab 500 € versandkostenfrei

899 Stück verfügbar

Lieferzeit: ca. 3 Tage
