Sommer cable

TRANSIT MINI KOMBI 5, 75 Ohm

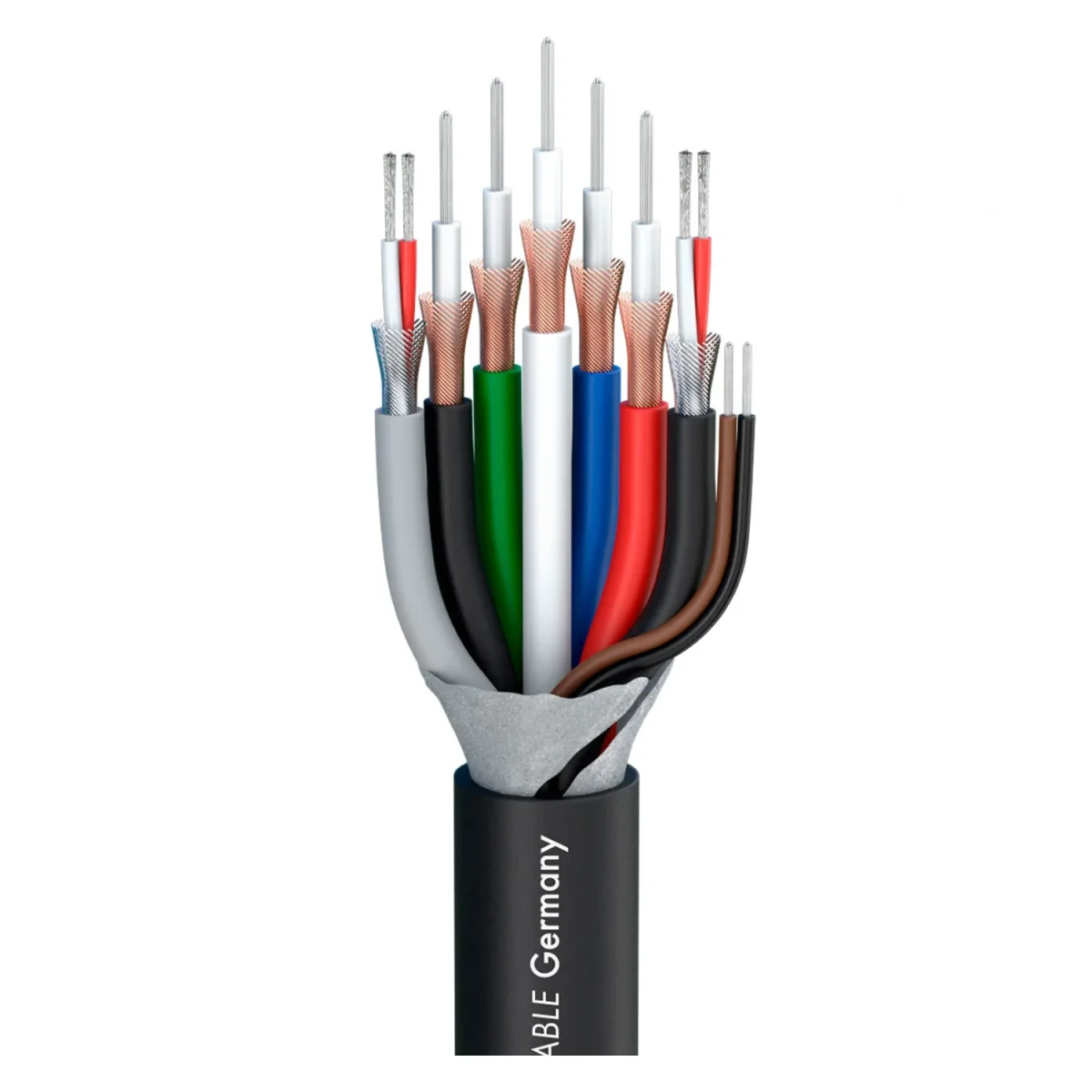

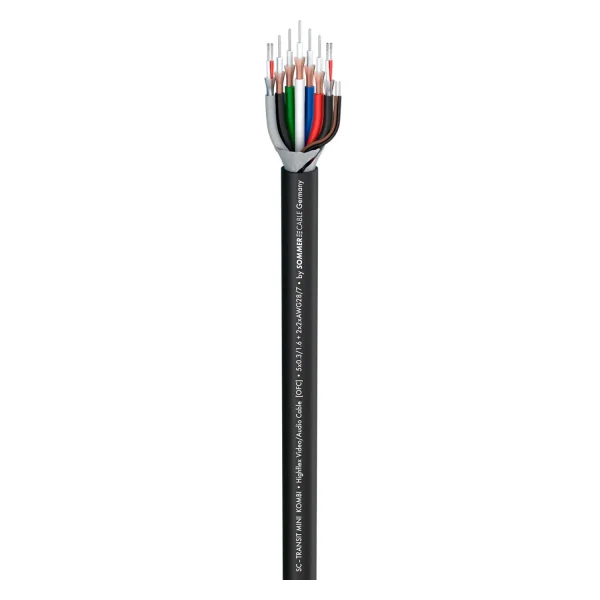

Fünf plus zwei gleich zehn...Das Transit Mini Kombi TMK 522 besitzt 5 koaxiale Leitungen, 2 Audiokabel und zwei Steuerleitungen in einem 10,00 mm-PVC-Mantel. Wir haben die Mini Koaxiale Ausführung 0.3/1.8 gewählt, die ideal ist, um das Kabel in einem Sca…

EAN/GTIN	4049371002592
Hersteller-Nr.	600-1841-05
Hersteller	Sommer cable

Fünf plus zwei gleich zehn...

Das Transit Mini Kombi TMK 522 besitzt 5 koaxiale Leitungen, 2 Audiokabel und zwei Steuerleitungen in einem 10,00 mm-PVC-Mantel. Wir haben die Mini Koaxiale Ausführung 0.3/1.8 gewählt, die ideal ist, um das Kabel in einem Scart- oder D-Sub Stecker zu verarbeiten. Das Kabel ist hoch flexibel und trommelbar.

Vorteile:

Zuverlässige und sehr hochwertige Netzwerk-, Bild- & Tonübertragung in einem Kabel
Einfach zu crimpen und sehr gute Dämpfungswerte
Trommelbar durch spezielle Adernverseilung und Soft-PVC, sowie geringem Außendurchmesser

Anwendung:

Zur Festinstallation bei Platzmangel (Theater, Sport arenen, Medien- & Kongresszentren)
Für die Audio- und Videoübertragung, Netzwerk und Power
Flexibles Patchkabel

Eigenschaften	Analog, Digital 75 Ω, OFC hochreines Kupfer
Einsatzgebiet	Bühne / live, ELA 100 V, Installation, Mobiler Einsatz outdoor / indoor, Studio / Broadcast
Anwendung	Video- & Audiokabel
Farbe	schwarz

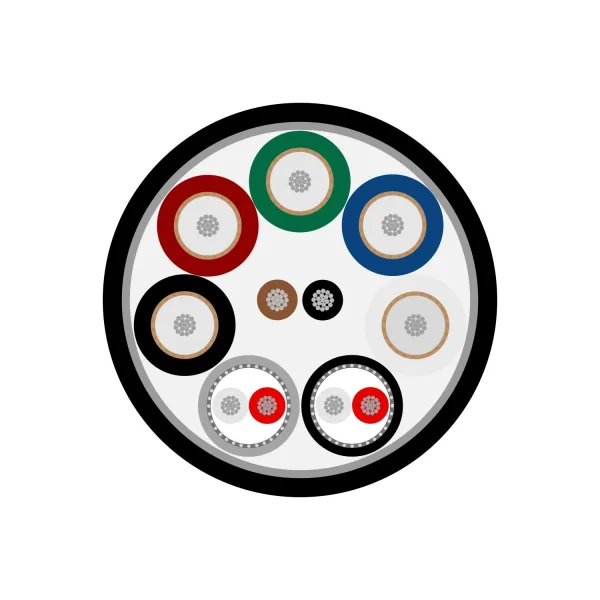

Aufbau	[5LI2YSCY0,34mm+2(2LI2Y0,08mm²)DY+2LIY0,14mm²)Y]Y
Aufbau (audio)	2(2LIY0,08mm²)DY
Aufbau (control)	2 x 0,14 mm²
Mantelmaterial	PVC
Mantel Ø [mm]	10,00
Mantel Ø ["]	0.3937
Mantel Ø (audio) [mm]	2,70
Mantel Ø (audio) ["]	0.1063
Mantel Ø (video) [mm]	2,70
Mantel Ø (video) ["]	0.1063
Mantel Ø (control) [mm]	1,00
Mantel Ø (control) ["]	0.0394
Kanalanzahl (audio)	2
Kanalanzahl (video)	1
Kanalanzahl (control)	2
Innenleiter	15
Innenleiter (audio)	10
Innenleiter (video)	5
Innenleiter (audio) [mm²]	0,08
Innenleiter (audio) [sqin]	0.0001
Innenleiter (control) [mm²]	0,14
Innenleiter (control) [sqin]	0.0002
Innenleiter Ø (audio) [mm]	0,32
Innenleiter Ø (audio) ["]	0.0126
Innenleiter Ø (video) [mm]	0,34
Innenleiter Ø (video) ["]	0.0134
Innenleiter Ø (control) [mm]	0,42
Innenleiter Ø (control) ["]	0.0165
AWG (audio)	28
AWG (video)	26
AWG (control)	25
Abschirmung (video)	CU-Wendelschirm 92 %
Bedeckung, opt. [%]	92
Cu-Litzen (audio)	7
Cu-Litzen (video)	7
Cu-Litzen (control)	18
Cu-Litze Ø (audio) [mm]	0,13
Cu-Litze Ø (audio) ["]	0.0051
Cu-Litze Ø (video) [mm]	0,13
Cu-Litze Ø (video) ["]	0.0051
Cu-Litze Ø (control) [mm]	0,10
Cu-Litze Ø (control) ["]	0.0039
Leiterisolationsmaterial (video)	Foam / Skin-PE
Leiterisolation Ø (video) [mm]	1,60
Leiterisolation Ø (video) ["]	0.063
Gewicht bei 1 m [g]	140
Gewicht bei 1000 ft [lbs]	94.2082
UV-Beständig	Ja
Brandlast je m [kWh]	0,4
Bauform	rund
Aufmachung, VPE	Meterware
Temperatur min. [°C]	-20
Temperatur max. [°C]	70
Breite [mm]	10
Breite ["]	0.3937
Höhe [mm]	10
Höhe ["]	0.3937
Kapazität Ader/Ader bei 1m (audio) [pF]	140
Kapazität Ader/Ader bei 1 ft. (audio) [pF]	42.672
Kapazität Ader/Schirm bei 1m (audio) [pF]	245
Kapazität Ader/Schirm bei 1 ft. (audio) [pF]	74.676
Kapazität Ader/Schirm bei 1m (video) [pF]	56
Kapazität Ader/Schirm bei 1 ft. (video) [pF]	17.0688

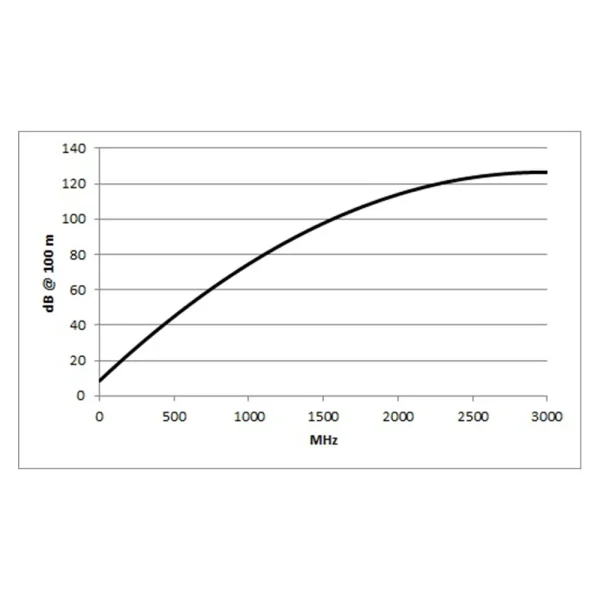

Dämpfung bei 50 MHz (100m & 20° C) [dB]	14,4
Dämpfung bei 50 MHz (100 ft. & 20 °C / 68 °F) [dB]	4.3891
Dämpfung bei 100 MHz (100m & 20° C) [dB]	20,8
Dämpfung bei 100 MHz (100 ft. & 20 °C / 68 °F) [dB]	6.3398
Dämpfung bei 200 MHz (100m & 20° C) [dB]	29,8
Dämpfung bei 200 MHz (100 ft. & 20 °C / 68 °F) [dB]	9.083
Dämpfung bei 470 MHz (100m & 20° C) [dB]	43
Dämpfung bei 470 MHz (100 ft. & 20 °C / 68 °F) [dB]	13.1064
Dämpfung bei 862 MHz (100m & 20° C) [dB]	67
Dämpfung bei 862 MHz (100 ft. & 20 °C / 68 °F) [dB]	20.4216
Dämpfung bei 1000 MHz (100m & 20° C) [dB]	74,6
Dämpfung bei 1000 MHz (100 ft. & 20 °C / 68 °F) [dB]	22.7381
Dämpfung bei 1485 MHz (100m & 20° C) [dB]	96,8
Dämpfung bei 1485 MHz (100 ft. & 20 °C / 68 °F) [dB]	29.5046
Wellenwiderstand (video) [Ω]	75
BPVo-Euroklasse	Fca

Keine Maßangaben verfügbar.

Verkaufspreis (Netto)

5,79 €

inkl. USt: 6,89 €

zzgl. 10,00 € Versand • ab 500 € versandkostenfrei

110 Stück verfügbar

Lieferzeit: ca. 3 Tage
