Sommer cable

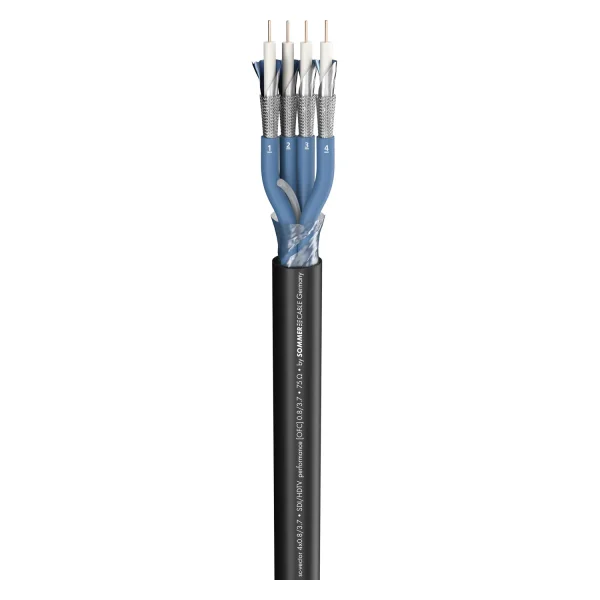

Vector Multicoax 4x0.8/3.7 SDI/HDTV sw

Pfeilschnell...ist die Datenübertragung des SC-Vector (RCB) mit einer Rate von 1,5 Gb/s, das zudem einen niedrigen Rückflusswert (Return Loss) garantiert. Natürlich ist das SC-Vector (RCB) auch als hochwertiges G-SDI-Videokabel für das Studio oder den Ü-…

EAN/GTIN	4049371431774
Hersteller-Nr.	600-0161-04
Hersteller	Sommer cable

Pfeilschnell...

ist die Datenübertragung des SC-Vector (RCB) mit einer Rate von 1,5 Gb/s, das zudem einen niedrigen Rückflusswert (Return Loss) garantiert. Natürlich ist das SC-Vector (RCB) auch als hochwertiges G-SDI-Videokabel für das Studio oder den Ü-Wagen geeignet. Es bietet mit seiner Doppelschirmung und hervorragenden Dämpfungswerten viele Vorteile gegenüber einfachen Videokabeln. Sie erlauben im Vergleich zu einem 0.6/3.7 Videokabel bis zu 30 % längere Übertragungswege.
Das SC-Vector (RCB) wird im Ü-Wagen, im Digital-TV, bei Sport Events, Live Shows, oder anderen Großveranstaltungen eingesetzt.

Vorteile:

Geringe Dämpfungswerte für lange Strecken
Robuster und langlebiger Außenmantel

Anwendung:

Digitale SDI/HD-SDI Long distance Übertragung
Videoübertragung in der Ü-Wagen-Technik

Eigenschaften	3G-SDI, 6G-SDI, Analog, Digital 75 Ω, OFC hochreines Kupfer, SDI
Einsatzgebiet	ELA 100 V, Installation, Mobiler Einsatz outdoor / indoor, Studio / Broadcast
Anwendung	Videokabel
Farbe	schwarz

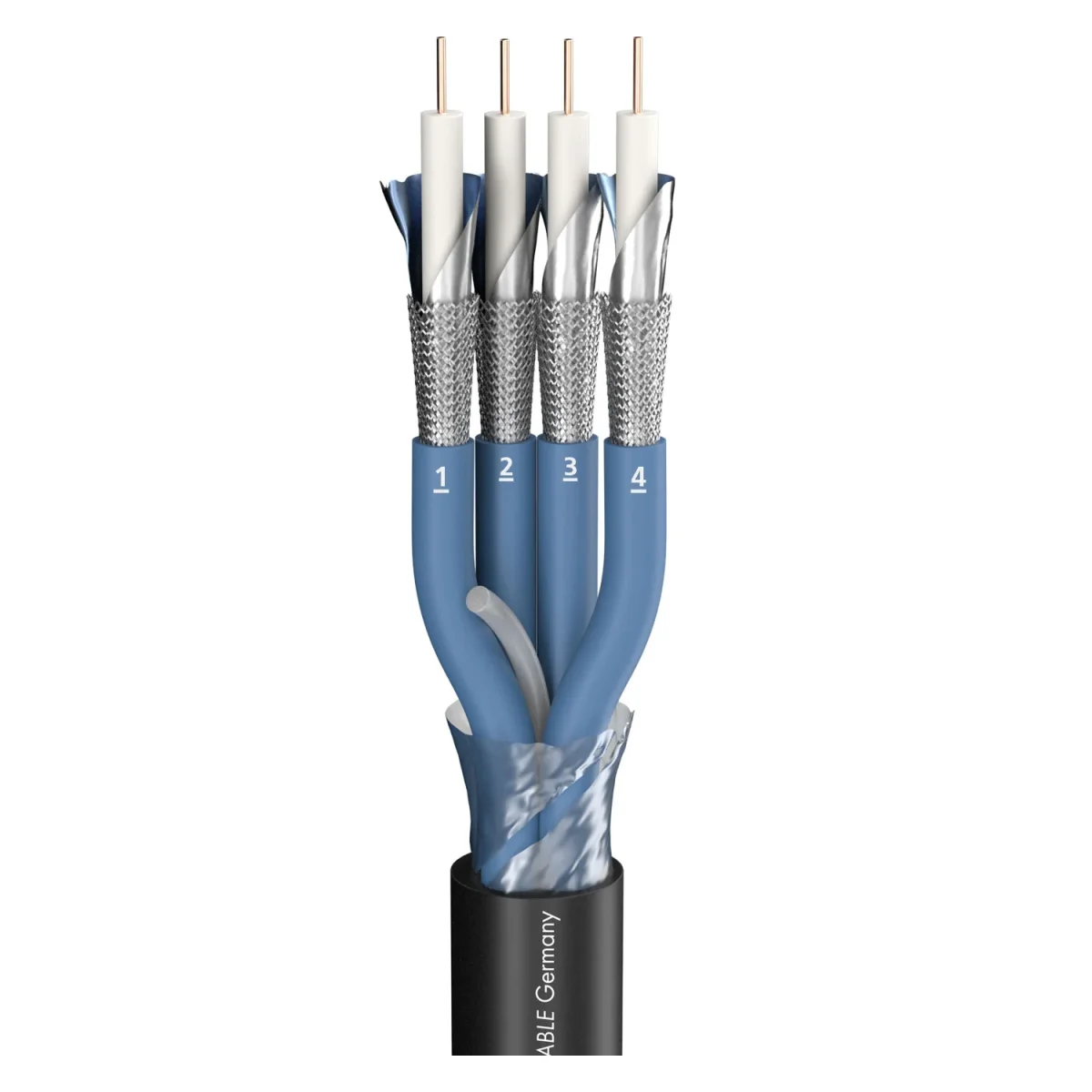

Aufbau	2x02YS(ST)CH0,8/3,7 HD-SDI
Mantelmaterial	PVC
Mantel Ø [mm]	17,00
Mantel Ø ["]	0.6693
Kanalanzahl (video)	4
Innenleiter	1
Innenleiter (video)	1
Innenleiter (video) [mm²]	0,50
Innenleiter (video) [sqin]	0.0008
Innenleiter Ø (video) [mm]	0,80
Innenleiter Ø (video) ["]	0.0315
AWG (video)	20
Abschirmung	AL / PT-Folie + Cu-Geflecht 80 % verzinnt, AL / PT-Folie + Cu-Geflecht verzinnt 85 %
Bedeckung, opt. [%]	100
Cu-Litzen (video)	1
Cu-Litze Ø (video) [mm]	0,80
Cu-Litze Ø (video) ["]	0.0315
Leiterisolationsmaterial	Gas Injected-PE
Leiterisolation Ø [mm]	3.70
Leiterisolation Ø ["]	0.1457
Gewicht bei 1 m [g]	327
Gewicht bei 1000 ft [lbs]	220.0435
Brandlast je m [kWh]	1,5
Bauform	rund
Aufmachung, VPE	Meterware
Verkürzungsfaktor	0.82
Temperatur min. [°C]	-10
Temperatur max. [°C]	80
Max. Übertragungslänge (SMPTE 425M, 3G) (ohne Steckverbinder) [m]	109
Max. Übertragungslänge (SMPTE 425M, 3G) (ohne Steckverbinder) [ft]	357.6116
Max. Übertragungslänge (SMPTE 2081, 6G) (ohne Steckverbinder) [m]	0, 74
Max. Übertragungslänge (SMPTE 2081, 6G) (ohne Steckverbinder) [ft]	269.0289
Max. Übertragungslänge (SMPTE 2082, 12G) (ohne Steckverbinder) [m]	46
Max. Übertragungslänge (SMPTE 2082, 12G) (ohne Steckverbinder) [ft]	150,9186
Breite [mm]	17
Breite ["]	0.6693
Höhe [mm]	17
Höhe ["]	0.6693
Kapazität Ader/Schirm bei 1m (video) [pF]	52,9
Kapazität Ader/Schirm bei 1 ft. (video) [pF]	16.1239
Dämpfung bei 200 MHz (100m & 20° C) [dB]	11,7, 11,8
Dämpfung bei 200 MHz (100 ft. & 20 °C / 68 °F) [dB]	3.5662, 3.5966
Dämpfung bei 470 MHz (100m & 20° C) [dB]	18,1
Dämpfung bei 470 MHz (100 ft. & 20 °C / 68 °F) [dB]	5.5169
Dämpfung bei 862 MHz (100m & 20° C) [dB]	26
Dämpfung bei 862 MHz (100 ft. & 20 °C / 68 °F) [dB]	7.9248
Dämpfung bei 1000 MHz (100m & 20° C) [dB]	28,3
Dämpfung bei 1000 MHz (100 ft. & 20 °C / 68 °F) [dB]	8.6258
Dämpfung bei 1485 MHz (100m & 20° C) [dB]	35,8
Dämpfung bei 1485 MHz (100 ft. & 20 °C / 68 °F) [dB]	10.9118
Dämpfung bei 1750 MHz (100m & 20° C) [dB]	39,4
Dämpfung bei 1750 MHz (100 ft. & 20 °C / 68 °F) [dB]	12.0091
Dämpfung bei 2150 MHz (100m & 20° C) [dB]	44
Dämpfung bei 2150 MHz (100 ft. & 20 °C / 68 °F) [dB]	13.4112
Dämpfung bei 3000 MHz (100m & 20° C) [dB]	53
Dämpfung bei 3000 MHz (100 ft. & 20 °C / 68 °F) [dB]	16.1544
Dämpfung bei 6000 MHz (100m & 20° C) [dB]	83,5
Dämpfung bei 9000 MHz (100m & 20° C) [dB]	107,4
Dämpfung bei 12000 MHz (100m & 20° C) [dB]	130,4
Wellenwiderstand [Ω]	75
Leiterwiderstand bei 1 km [Ω]	36, 37
Leiterwiderstand bei 1000 ft. [Ω]	10.9728, 11.2776
Schirmwiderstand bei 1 km [Ω]	20, 21
Schirmwiderstand bei 1000 ft. [Ω]	6.096, 6.4008
BPVo-Euroklasse	Fca

Keine Maßangaben verfügbar.

Verkaufspreis (Netto)

9,74 €

inkl. USt: 11,59 €

zzgl. 10,00 € Versand • ab 500 € versandkostenfrei

100 Stück verfügbar

Lieferzeit: ca. 3 Tage
