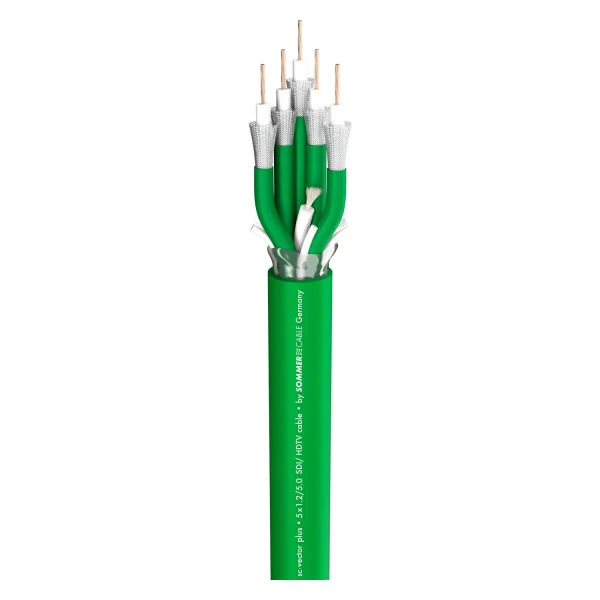

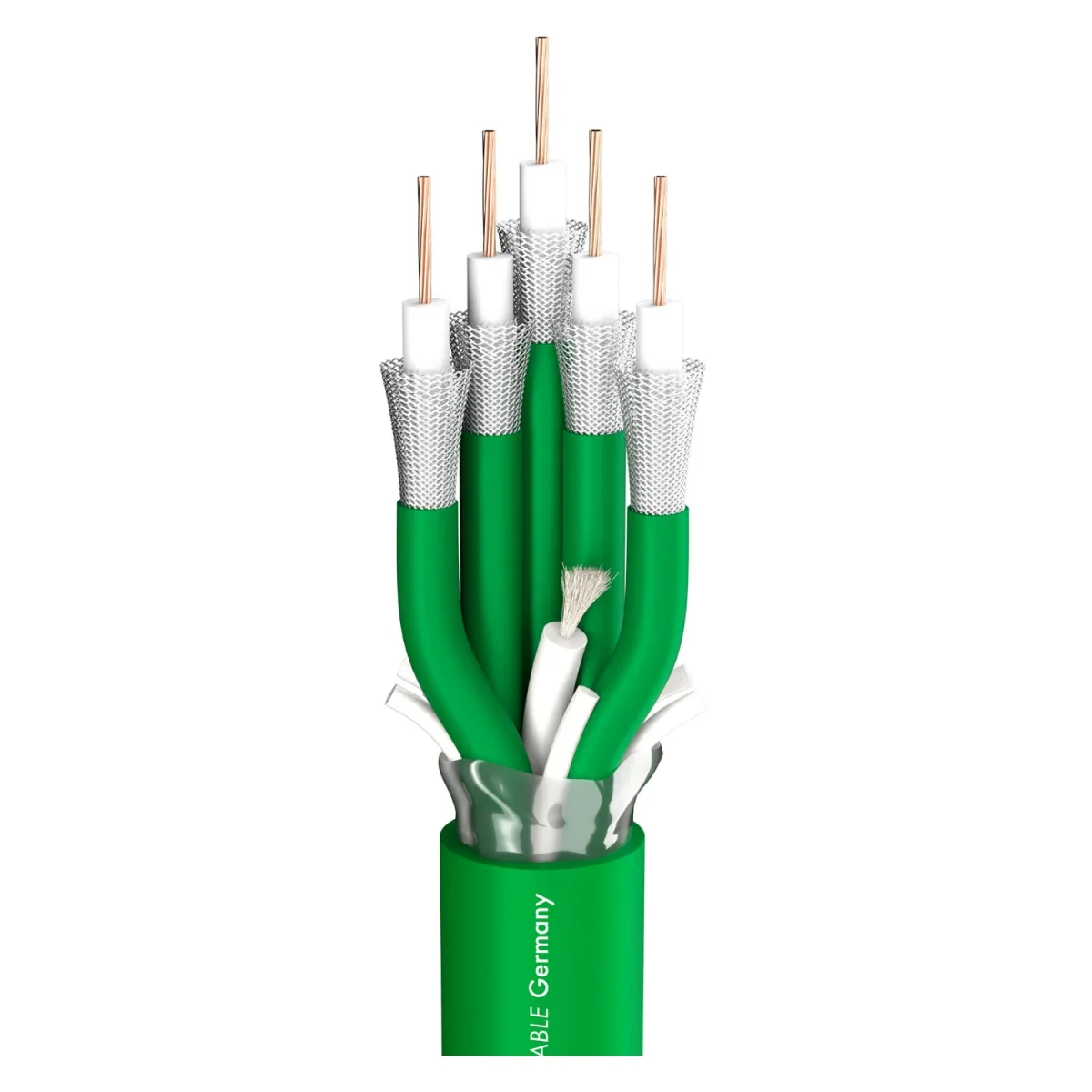

VECTOR PLUS 5, 5x75 Ohm Coax Cable, gn
Bis hinter den Horizont...und noch viel weiter kann man dann das SC-Vector Plus 5 1.2/5.0 verlegen, denn dieses Kabel ist aufgrund seiner speziellen Maße und Konstruktion für Großlängen bei HD-SDI Anwendungen gedacht. Als Analogkabel ist es schon umwerfe…
| EAN/GTIN | 4049371001427 |
| Hersteller-Nr. | 600-0174-05 |
| Hersteller | Sommer cable |
Bis hinter den Horizont...
und noch viel weiter kann man dann das SC-Vector Plus 5 1.2/5.0 verlegen, denn dieses Kabel ist aufgrund seiner speziellen Maße und Konstruktion für Großlängen bei HD-SDI Anwendungen gedacht. Als Analogkabel ist es schon umwerfend genug: Man kann Videosignale bis zu 1000 m übertragen, als SDI Kabel bis zu 600 Meter. Das SC-Vector Plus 5 1.2/5.0 besitzt eine hervorragende Schirmung (100 %) aus verzinntem CU-Geflecht und einer AL/PT Folie. Es ist sehr flexibel und eignet sich auch für den mobilen Kabeltrommel-Einsatz. Es ist als Koax- und 5-fach Koax mit PVC- und FRNCMantel (nach Prüfart C, IEC60332.3c) lieferbar. Die Reichweite bei HD-SDI hängt von der verwendeten Bitrate (komprimiert oder unkomprimiert) ab. Bei 1,485 Gb/s (unkomprimiert) wird der Dämpfungswert bei der halben Bitrate (720 MHz) herangezogen Die mit Dämpfung < 30 dB erreichbare Kabbellänge gilt als relevanter Parameter.
Vorteile:
- Unschlagbare Dämpfungswerte für lange Strecken bis zu 1000 m
- Robuster und langlebiger Außenmantel, trommelbar
Anwendung:
- Digitale HD/SDI Long Distance Übertragung, 3G im Duplex-Betrieb
- Verkabelung von Sport Events und TV Großveranstaltungen; Ü-Wagen Technik
| Eigenschaften | 3G-SDI / UHD, Analog, Digital 75 Ω, OFC hochreines Kupfer, SDI |
| Einsatzgebiet | ELA 100 V, Installation, Mobiler Einsatz outdoor / indoor, Studio / Broadcast |
| Anwendung | Videokabel |
| Farbe | grün |

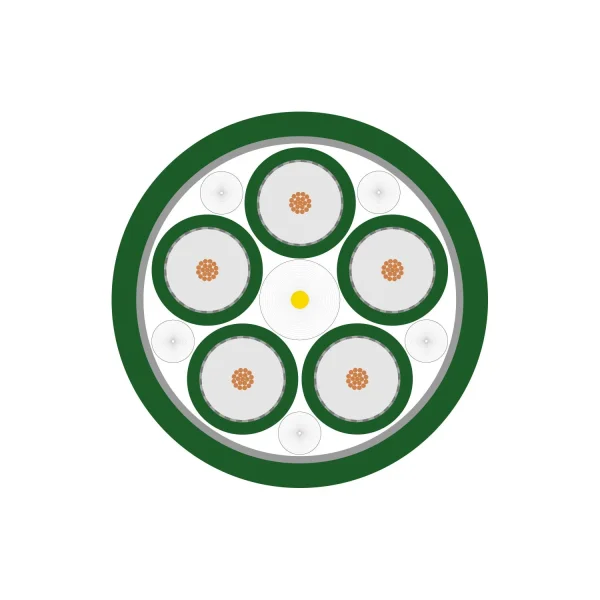

| Aufbau | 5x02YS(ST)CH1,2/5,0 |
| Mantelmaterial | PVC selbstverlöschend |
| Mantel Ø [mm] | 22,10 |
| Mantel Ø ["] | 0.8701 |
| Kanalanzahl (video) | 1 |
| Innenleiter | 5 |
| Innenleiter (video) | 5 |
| Innenleiter (video) [mm²] | 0,88 |
| Innenleiter (video) [sqin] | 0.0014 |
| Innenleiter Ø (video) [mm] | 1,20 |
| Innenleiter Ø (video) ["] | 0.0472 |
| AWG (video) | 18 |
| Abschirmung | AL / PT-Folie + Cu-Geflecht 80 % verzinnt |
| Bedeckung, opt. [%] | 100 |
| Cu-Litzen (video) | 7 |
| Cu-Litze Ø (video) [mm] | 0,40 |
| Cu-Litze Ø (video) ["] | 0.0157 |
| Leiterisolationsmaterial | Foam / Skin-PE |
| Leiterisolation Ø [mm] | 5,00 |
| Leiterisolation Ø ["] | 0.1969 |
| Gewicht bei 1 m [g] | 510 |
| Gewicht bei 1000 ft [lbs] | 343.1872 |
| Brandlast je m [kWh] | 2,1 |
| Bauform | rund |
| Aufmachung, VPE | Meterware |
| Verkürzungsfaktor | 0,8 |
| Temperatur min. [°C] | -10 |
| Temperatur max. [°C] | 80 |
| Max. Übertragungslänge (SMPTE 425M, 3G) (ohne Steckverbinder) [m] | 146 |
| Max. Übertragungslänge (SMPTE 425M, 3G) (ohne Steckverbinder) [ft] | 479.0026 |
| Max. Übertragungslänge (SMPTE 2081, 6G) (ohne Steckverbinder) [m] | 100 |
| Max. Übertragungslänge (SMPTE 2081, 6G) (ohne Steckverbinder) [ft] | 328.084 |
| Max. Übertragungslänge (SMPTE 2082, 12G) (ohne Steckverbinder) [m] | 70 |
| Max. Übertragungslänge (SMPTE 2082, 12G) (ohne Steckverbinder) [ft] | 229,6588 |
| Breite [mm] | 22,1 |
| Breite ["] | 0.8701 |
| Höhe [mm] | 22,1 |
| Höhe ["] | 0.8701 |
| Kapazität Ader/Schirm bei 1m (video) [pF] | 52 |
| Kapazität Ader/Schirm bei 1 ft. (video) [pF] | 15.8496 |
| Dämpfung bei 200 MHz (100m & 20° C) [dB] | 9,9 |
| Dämpfung bei 200 MHz (100 ft. & 20 °C / 68 °F) [dB] | 3.0175 |
| Dämpfung bei 470 MHz (100m & 20° C) [dB] | 15,4 |
| Dämpfung bei 470 MHz (100 ft. & 20 °C / 68 °F) [dB] | 4.6939 |
| Dämpfung bei 862 MHz (100m & 20° C) [dB] | 20,9 |
| Dämpfung bei 862 MHz (100 ft. & 20 °C / 68 °F) [dB] | 6.3703 |
| Dämpfung bei 1000 MHz (100m & 20° C) [dB] | 22,8 |
| Dämpfung bei 1000 MHz (100 ft. & 20 °C / 68 °F) [dB] | 6.9494 |
| Dämpfung bei 1485 MHz (100m & 20° C) [dB] | 28 |
| Dämpfung bei 1485 MHz (100 ft. & 20 °C / 68 °F) [dB] | 8.5344 |
| Dämpfung bei 1750 MHz (100m & 20° C) [dB] | 30,5 |
| Dämpfung bei 1750 MHz (100 ft. & 20 °C / 68 °F) [dB] | 9.2964 |
| Dämpfung bei 2150 MHz (100m & 20° C) [dB] | 34,3 |
| Dämpfung bei 2150 MHz (100 ft. & 20 °C / 68 °F) [dB] | 10.4546 |
| Dämpfung bei 3000 MHz (100m & 20° C) [dB] | 41,5 |
| Dämpfung bei 3000 MHz (100 ft. & 20 °C / 68 °F) [dB] | 12.6492 |
| Wellenwiderstand [Ω] | 75 |
| Leiterwiderstand bei 1 km [Ω] | 21 |
| Leiterwiderstand bei 1000 ft. [Ω] | 6.4008 |
| Schirmwiderstand bei 1 km [Ω] | 11 |
| Schirmwiderstand bei 1000 ft. [Ω] | 3.3528 |
| BPVo-Euroklasse | Fca |
Keine Maßangaben verfügbar.
