Sommer cable

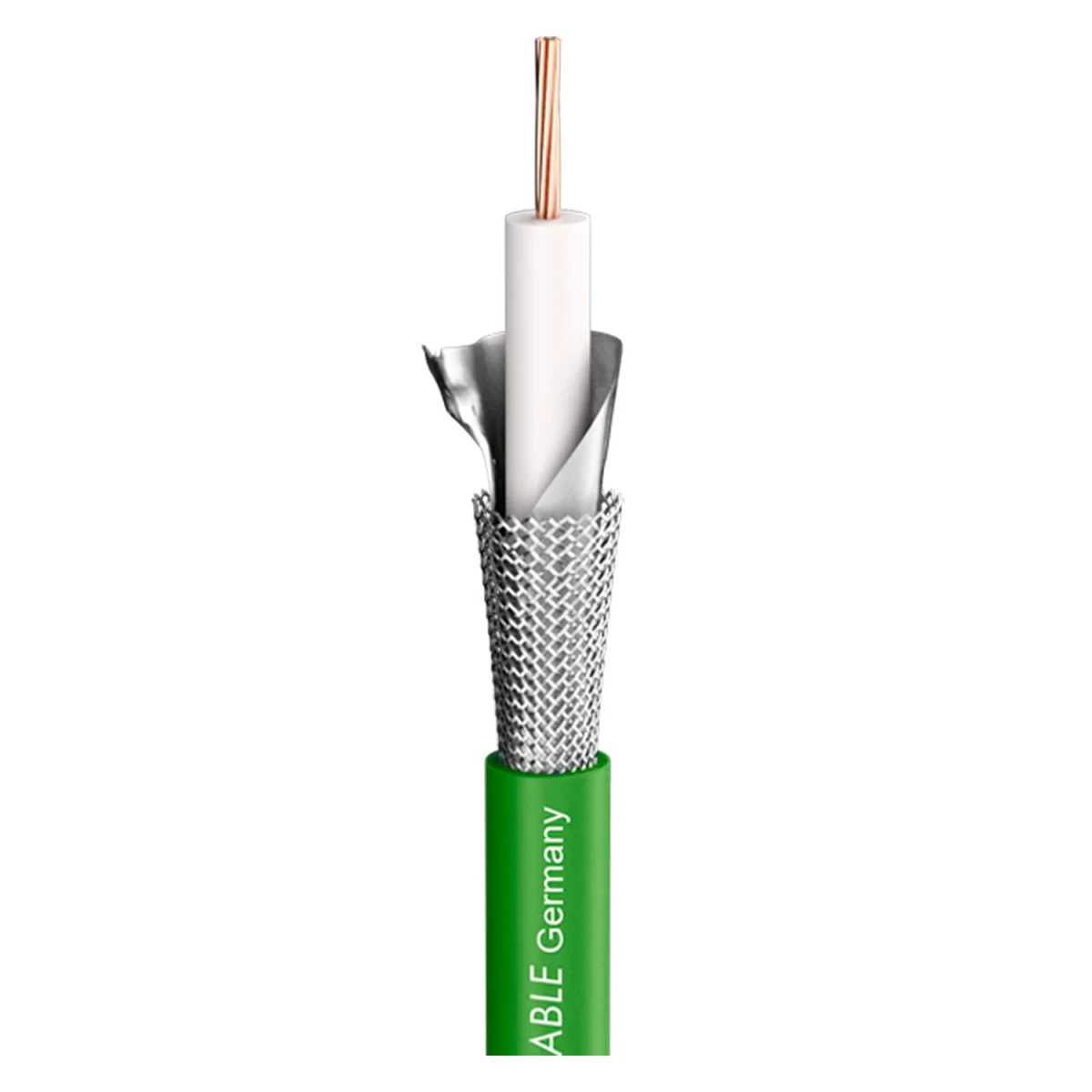

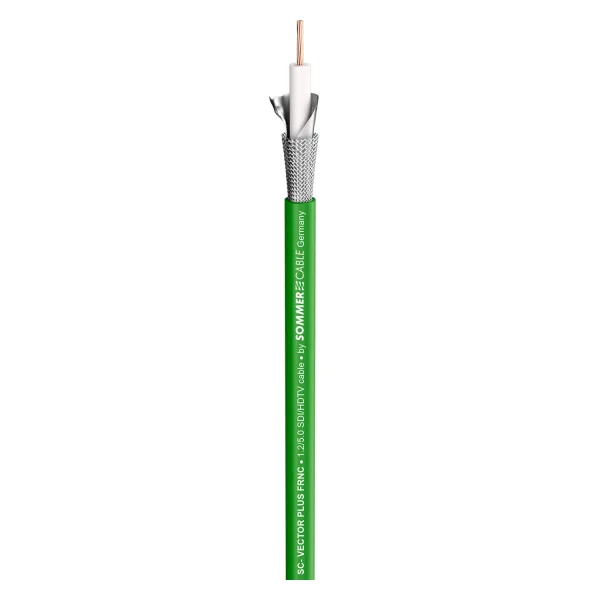

SC-VECTOR PLUS 75 Ohm Coax Cable Cca

Bis hinter den Horizont...und noch viel weiter kann man dann das SC-Vector Plus CPR-Version 1.2/5.0 verlegen, denn dieses Kabel ist aufgrund seiner speziellen Maße und Konstruktion für Großlängen bei HD-SDI Anwendungen gedacht. Als Analogkabel ist es sch…

EAN/GTIN	4049371408264
Hersteller-Nr.	600-0274FC
Hersteller	Sommer cable

Bis hinter den Horizont...

und noch viel weiter kann man dann das SC-Vector Plus CPR-Version 1.2/5.0 verlegen, denn dieses Kabel ist aufgrund seiner speziellen Maße und Konstruktion für Großlängen bei HD-SDI Anwendungen gedacht. Als Analogkabel ist es schon umwerfend genug: Man kann Videosignale bis zu 1000 m übertragen, als SDI Kabel bis zu 600 Meter. Das SC-Vector Plus CPR-Version 1.2/5.0 besitzt eine hervorragende Schirmung (100 %) aus verzinntem CU-Geflecht und einer AL/PT Folie. Es ist sehr flexibel und eignet sich auch für den mobilen Kabeltrommel-Einsatz. Es ist als Koax- und 5-fach Koax mit PVC- und FRNCMantel (nach Prüfart C, IEC60332.3c) lieferbar. Die Reichweite bei HD-SDI hängt von der verwendeten Bitrate (komprimiert oder unkomprimiert) ab. Bei 1,485 Gb/s (unkomprimiert) wird der Dämpfungswert bei der halben Bitrate (720 MHz) herangezogen Die mit Dämpfung < 30 dB erreichbare Kabbellänge gilt als relevanter Parameter.

Vorteile:

Unschlagbare Dämpfungswerte für lange Strecken bis zu 1000 m
Robuster und langlebiger Außenmantel, trommelbar

Anwendung:

Digitale HD/SDI Long Distance Übertragung
Verkabelung von Sport Events und TV Großveranstaltungen; Ü-Wagen Technik

Eigenschaften	Analog, Digital 75 Ω, FRNC flammwidrig, Halogenfrei / LSZH, OFC hochreines Kupfer, SDI
Einsatzgebiet	ELA 100 V, Installation, Mobiler Einsatz outdoor / indoor, Studio / Broadcast
Anwendung	Videokabel
Farbe	grün

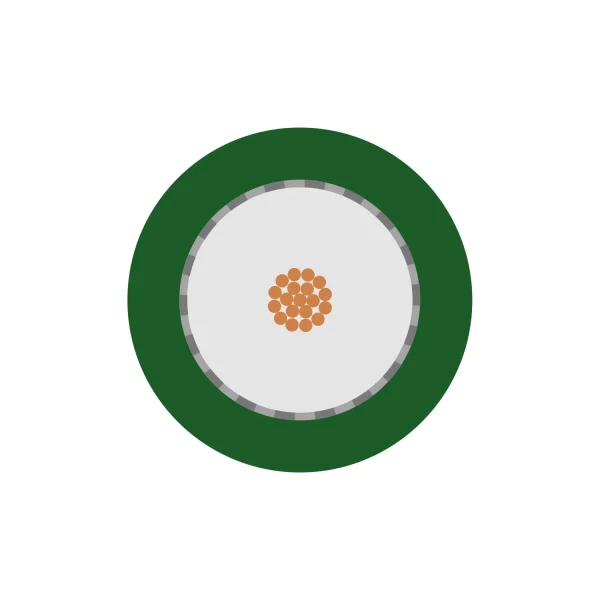

Aufbau	1x02YS(ST)CH1,2/5,0
Mantelmaterial	FRNC
Mantel Ø [mm]	6,95
Mantel Ø ["]	0.2736
Kanalanzahl (video)	1
Innenleiter	1
Innenleiter (video)	1
Innenleiter (video) [mm²]	0,88
Innenleiter (video) [sqin]	0.0014
Innenleiter Ø (video) [mm]	1,20
Innenleiter Ø (video) ["]	0.0472
AWG (video)	18
Abschirmung	AL / PT-Folie + Cu-Geflecht 80 % verzinnt
Bedeckung, opt. [%]	100
Cu-Litzen (video)	7
Cu-Litze Ø (video) [mm]	0,40
Cu-Litze Ø (video) ["]	0.0157
Leiterisolationsmaterial	Foam / Skin-PE
Leiterisolation Ø [mm]	5,00
Leiterisolation Ø ["]	0.1969
Gewicht bei 1 m [g]	52.09
Brandlast je m [kWh]	0.2
Bauform	rund
Aufmachung, VPE	Meterware
Verkürzungsfaktor	0,8
Temperatur min. [°C]	-10
Temperatur max. [°C]	80
Breite [mm]	7
Breite ["]	0.2736
Höhe [mm]	7
Höhe ["]	0.2736
Kapazität Ader/Schirm bei 1m (video) [pF]	52, 54
Kapazität Ader/Schirm bei 1 ft. (video) [pF]	15.8496, 16.4592
Dämpfung bei 200 MHz (100m & 20° C) [dB]	10.2
Dämpfung bei 200 MHz (100 ft. & 20 °C / 68 °F) [dB]	3.109
Dämpfung bei 470 MHz (100m & 20° C) [dB]	16.4
Dämpfung bei 470 MHz (100 ft. & 20 °C / 68 °F) [dB]	4.9987
Dämpfung bei 862 MHz (100m & 20° C) [dB]	23.2
Dämpfung bei 862 MHz (100 ft. & 20 °C / 68 °F) [dB]	7.0714
Dämpfung bei 1000 MHz (100m & 20° C) [dB]	25.3
Dämpfung bei 1000 MHz (100 ft. & 20 °C / 68 °F) [dB]	7.7114
Dämpfung bei 1485 MHz (100m & 20° C) [dB]	32,0
Dämpfung bei 1485 MHz (100 ft. & 20 °C / 68 °F) [dB]	9.7536
Dämpfung bei 1750 MHz (100m & 20° C) [dB]	35.3
Dämpfung bei 1750 MHz (100 ft. & 20 °C / 68 °F) [dB]	10.7594
Dämpfung bei 2150 MHz (100m & 20° C) [dB]	40,1
Dämpfung bei 2150 MHz (100 ft. & 20 °C / 68 °F) [dB]	12.2225
Dämpfung bei 3000 MHz (100m & 20° C) [dB]	49.3
Dämpfung bei 3000 MHz (100 ft. & 20 °C / 68 °F) [dB]	15.0266
Wellenwiderstand [Ω]	75
Leiterwiderstand bei 1 km [Ω]	21
Leiterwiderstand bei 1000 ft. [Ω]	6.4008
Schirmwiderstand bei 1 km [Ω]	11
Schirmwiderstand bei 1000 ft. [Ω]	3.3528
BPVo-Euroklasse	Cca

Keine Maßangaben verfügbar.

Verkaufspreis (Netto)

3,63 €

inkl. USt: 4,32 €

zzgl. 10,00 € Versand • ab 500 € versandkostenfrei

1500 Stück verfügbar

Lieferzeit: ca. 3 Tage
