Sommer cable

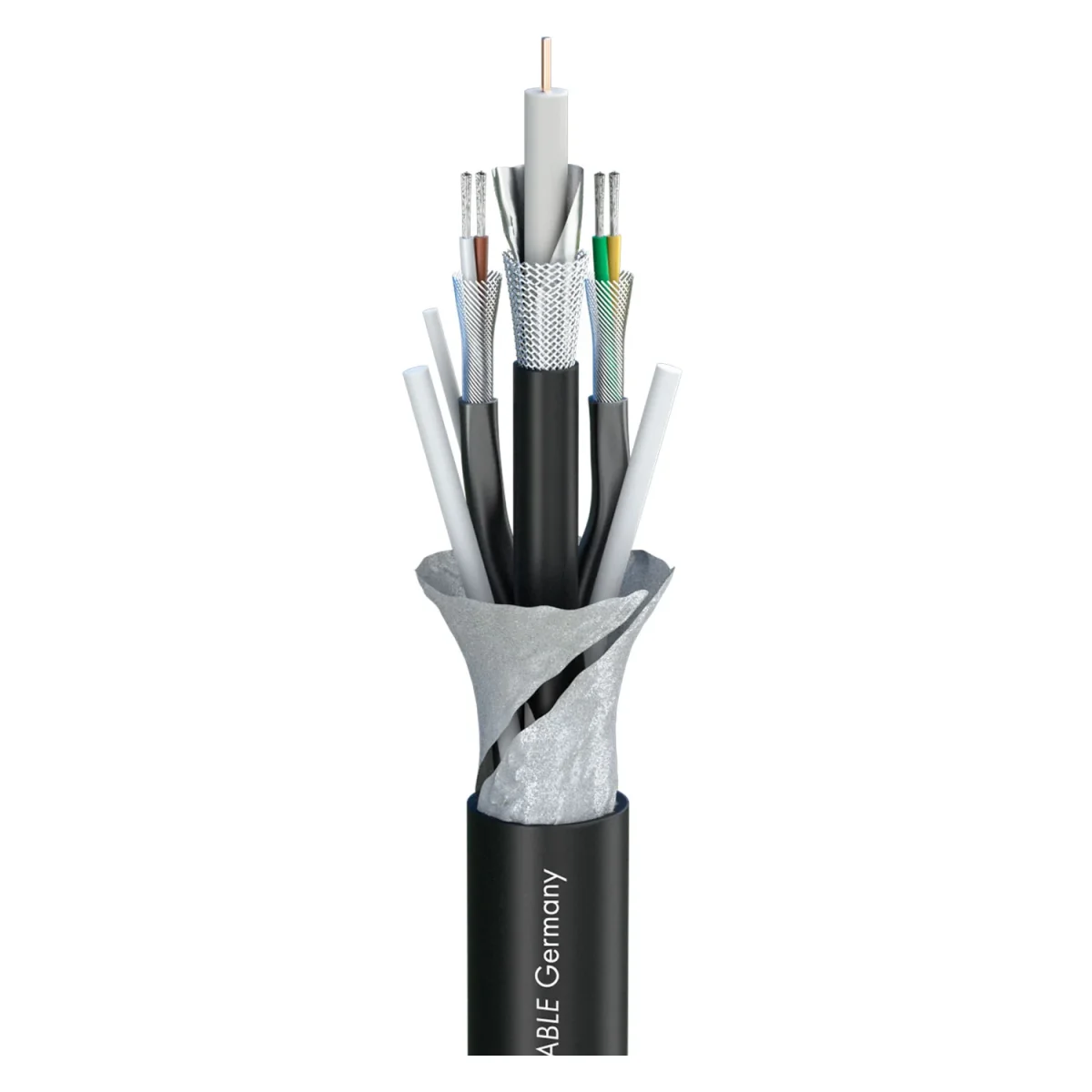

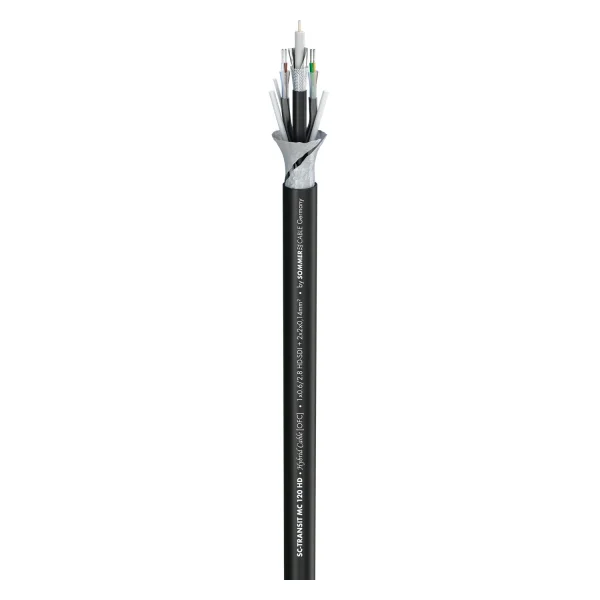

TRANSIT MC 120 HD Video-/Audio-Kombi

Transit MC 120 HD; Video: 1 x 0,60/2,80; Audio: 2 x 2 x 0,14 mm²; TPE Ø 10,00 mm in bewährter Sorglos-Qualität hier online bestellen. 30% Rabatt auf Versandkosten (EU-weit). ELA 100 V, Installation, Studio / Broadcast, Mobiler Einsatz outdoor / indoor

EAN/GTIN	4049371352192
Hersteller-Nr.	600-0791
Hersteller	Sommer cable

Die Zwillinge in einem Bauch...

sind einmal für das Bild und einmal für den Ton zuständig. Über die Bildleitung übertragen wir ein HD-SDI-Videosignal mit 75 Ω, die Tonleitung besteht aus einem geschirmten AES/EBU-tauglichen Mikrofonkabel mit Querschnitt 2 x 0,14 mm².
Das Transit MC 120 HD, bestehend aus einer Video- und zwei Audio-Leitungen, ist enorm kälteresistent (–40 °C Mobil, –50 °C Festverlegung) und dadurch ideal für mobile Anwendungen, insbesondere für Kameras mit Stereo geführten Audioanschlüssen, geeignet.

Vorteile:

HD-SDI Video 75 Ω + Audio
Sehr kompakt und flexibel
Einfach zu verarbeiten

Anwendung:

Verbindung von Überwachungsmonitoren, Kameras, Schnittpulten
Zur Installation (Studio, Theater, Gebäudetechnik)
Im Außenbereich

Eigenschaften	Analog, Digital 75 Ω, HDTV, OFC hochreines Kupfer, SDI
Einsatzgebiet	ELA 100 V, Installation, Mobiler Einsatz outdoor / indoor, Studio / Broadcast
Anwendung	Hybridkabel
Farbe	schwarz

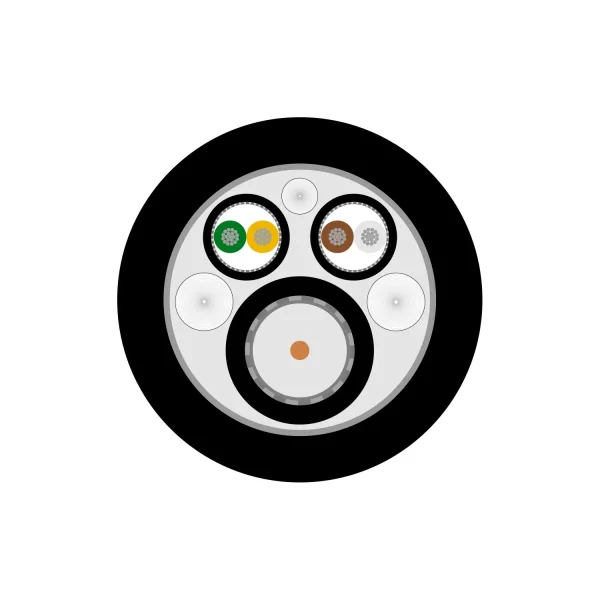

Aufbau	[2LI2Y0,6(ST)CY+2(2LIY0,14mm²)(ST)DY]Y
Aufbau (audio)	2(2LIY0,14mm²)(ST)DY
Aufbau (video)	2LI2Y0,6(ST)CY
Mantelmaterial	TPE
Mantel Ø [mm]	10,00
Mantel Ø ["]	0.3937
Mantel Ø (audio) [mm]	3,10
Mantel Ø (audio) ["]	0.122
Mantel Ø (video) [mm]	4,20
Mantel Ø (video) ["]	0.1654
Kanalanzahl (audio)	2
Kanalanzahl (video)	1
Innenleiter	3
Innenleiter (audio)	2
Innenleiter (video)	1
Innenleiter (audio) [mm²]	0,14
Innenleiter (audio) [sqin]	0.0002
Innenleiter Ø (audio) [mm]	0,42
Innenleiter Ø (audio) ["]	0.0165
Innenleiter Ø (video) [mm]	0,60
Innenleiter Ø (video) ["]	0.0236
AWG (audio)	26
AWG (video)	23
Abschirmung (audio)	Cu-Wendel, verzinnt
Abschirmung (video)	Cu-Geflecht verzinnt + AL / PT-Folie
Bedeckung, opt. [%]	100
Cu-Litzen (audio)	18
Cu-Litze Ø (audio) [mm]	0,10
Cu-Litze Ø (audio) ["]	0.0039
Leiterisolationsmaterial (video)	Foam / Skin-PE
Leiterisolation Ø (video) [mm]	2,80
Leiterisolation Ø (video) ["]	0.1102
Gewicht bei 1 m [g]	110
Gewicht bei 1000 ft [lbs]	74.0208
UV-Beständig	Ja
Brandlast je m [kWh]	0,69
Bauform	rund
Aufmachung, VPE	Meterware
Temperatur min. [°C]	-30, -50
Temperatur max. [°C]	80, 85
Breite [mm]	10
Breite ["]	0.3937
Höhe [mm]	10,5
Höhe ["]	0.4134
Kapazität Ader/Ader bei 1m (audio) [pF]	50
Kapazität Ader/Ader bei 1 ft. (audio) [pF]	15.24
Kapazität Ader/Schirm bei 1m (audio) [pF]	95
Kapazität Ader/Schirm bei 1 ft. (audio) [pF]	28.956
Kapazität Ader/Schirm bei 1m (video) [pF]	67
Kapazität Ader/Schirm bei 1 ft. (video) [pF]	20.4216

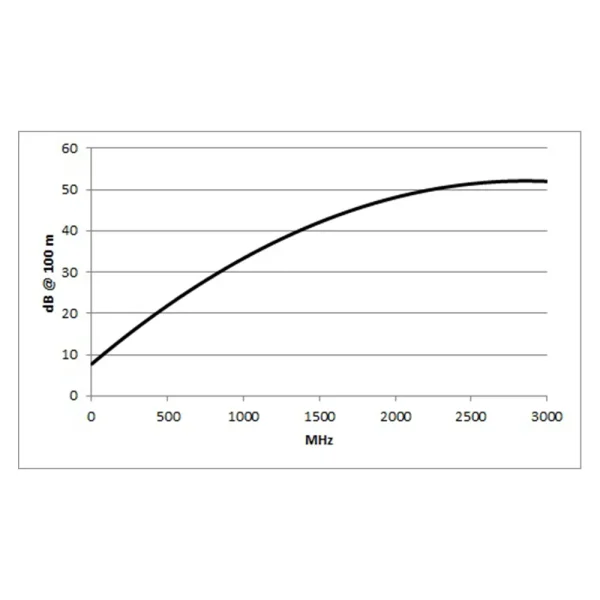

Dämpfung bei 50 MHz (100m & 20° C) [dB]	7,3
Dämpfung bei 50 MHz (100 ft. & 20 °C / 68 °F) [dB]	2.225
Dämpfung bei 200 MHz (100m & 20° C) [dB]	14,5
Dämpfung bei 200 MHz (100 ft. & 20 °C / 68 °F) [dB]	4.4196
Dämpfung bei 470 MHz (100m & 20° C) [dB]	22,7
Dämpfung bei 470 MHz (100 ft. & 20 °C / 68 °F) [dB]	6.919
Dämpfung bei 862 MHz (100m & 20° C) [dB]	31,1
Dämpfung bei 862 MHz (100 ft. & 20 °C / 68 °F) [dB]	9.4793
Dämpfung bei 1000 MHz (100m & 20° C) [dB]	33,6
Dämpfung bei 1000 MHz (100 ft. & 20 °C / 68 °F) [dB]	10.2413
Dämpfung bei 1485 MHz (100m & 20° C) [dB]	41,2
Dämpfung bei 1485 MHz (100 ft. & 20 °C / 68 °F) [dB]	12.5578
Wellenwiderstand [Ω]	75
Wellenwiderstand (audio) [Ω]	110
Wellenwiderstand (video) [Ω]	75
BPVo-Euroklasse	Fca

Keine Maßangaben verfügbar.

Verkaufspreis (Netto)

7,03 €

inkl. USt: 8,37 €

zzgl. 10,00 € Versand • ab 500 € versandkostenfrei

500 Stück verfügbar

Lieferzeit: ca. 3 Tage
