Sommer cable

TRANSIT MC 3202 HD

Das Zauberwort Ultra HD…ist in vieler Munde. Die Ultra High Definition Formate UHD-1 mit 4K (3840 x 2160p) und 8K (7680 x 4320p) lösen mehr und mehr den Full-HD-Standard (1080p) ab. Diese vielfach höheren Auflösungen sind auch für die Broadcast-Produktio…

EAN/GTIN	4049371268905
Hersteller-Nr.	600-3202
Hersteller	Sommer cable

Das Zauberwort Ultra HD…

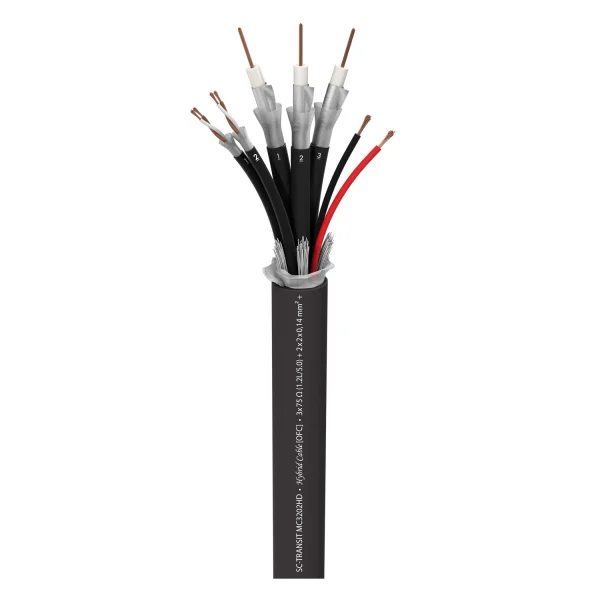

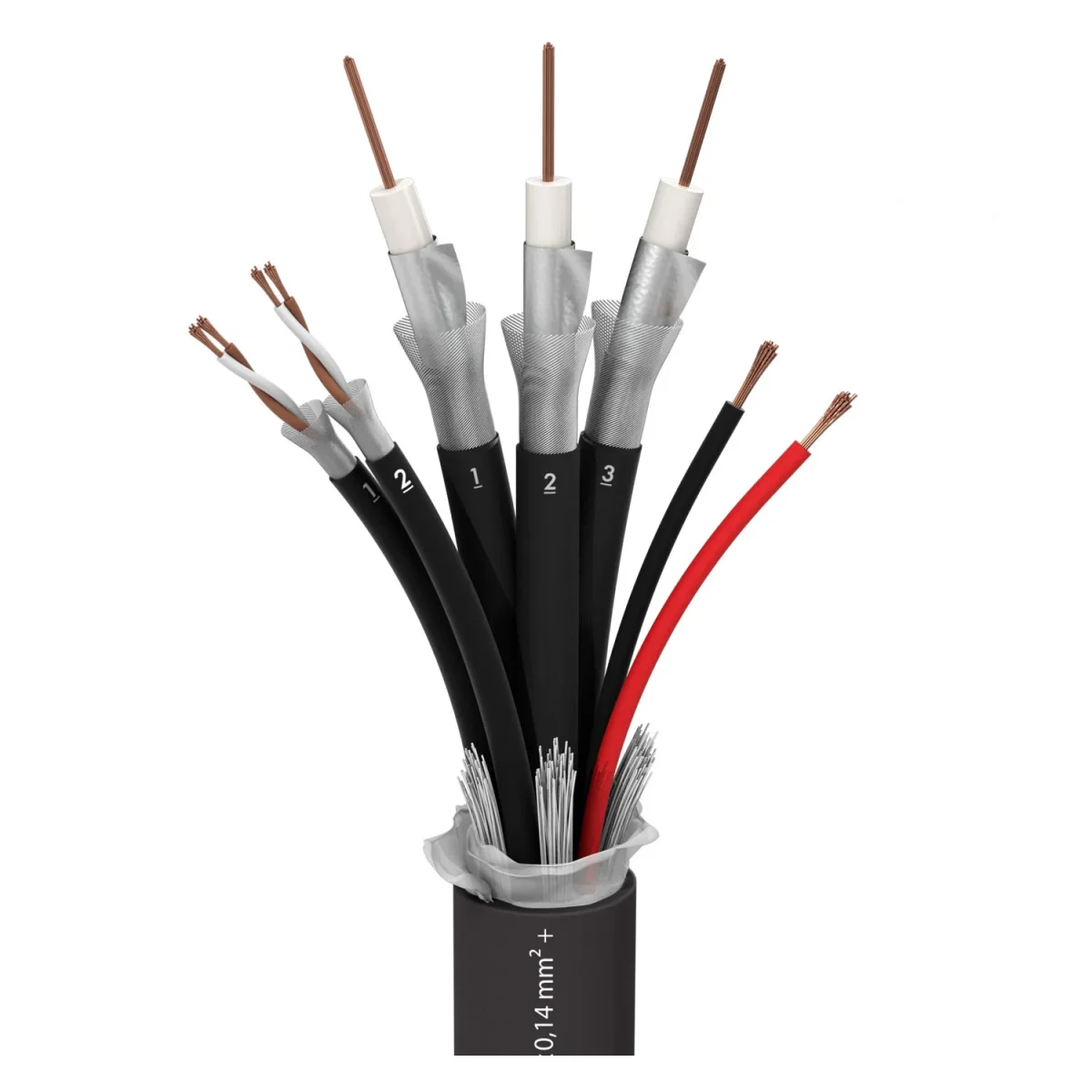

ist in vieler Munde. Die Ultra High Definition Formate UHD-1 mit 4K (3840 x 2160p) und 8K (7680 x 4320p) lösen mehr und mehr den Full-HD-Standard (1080p) ab. Diese vielfach höheren Auflösungen sind auch für die Broadcast-Produktionsgeräte, wie z.B. Kameras, Monitore, Schnittpulte und deren Anschluss- und Übertragungstechnik eine Herausforderung. Grund für uns, neben unseren Fiberoptic-Kombileitungen die neue kompakte UHD-SDI-Hybridleitung mit 3 x 1.2/5.0 (UHD-Video), 2 x 2 x 0,14 mm² (AES-EBU/Audio) und 2 x 0,75 mm² Control zu entwickeln.

Das TRANSIT MC 3202 HD gibt es auch anschlussfertig in Ihrer Wunschlänge. Nähere Infos finden Sie im Kapitel Konfektionierte Kabel. Max. Übertragungslängen – siehe Shop. Fiberoptische Kamera-Kombikabel finden Sie unter der Rubrik Meterware – Diverse.

Vorteile:

Kompaktes Hybridkabel für 3 x UHD-Video (BNC), 2 x digital Audio (XLR 3-pol) und Kamerastromversorgung (z.B. XLR 4-pol)
Niedrige Dämpfungswerte für Long Distance Übertragungen
3 in 1-Kabel, flexibel und gut trommelbar für den robusten Einsatz

Anwendung:

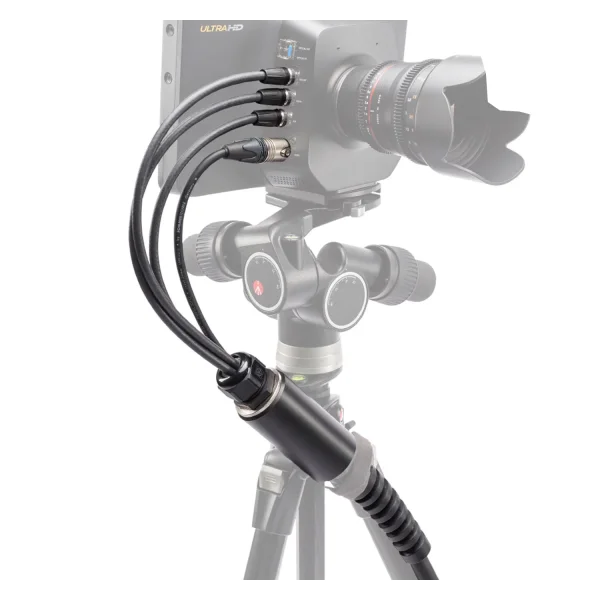

Kombikabel für UHD-Kameras, UHD-Monitore usw.
Digitale UHD-SDI Übertragung inkl. Digital-Audio und Strom
Ü-Wagen-Einsatz, Sport-Events und Live-Großveranstaltungen
Installation (Broadcast, Studio, Conference)

Marke	Sommer cable
Eigenschaften	3G-SDI, 6G-SDI, Analog, Digital 75 Ω, OFC hochreines Kupfer, SDI/HD-SDI
Einsatzgebiet	Installation, Mobiler Einsatz outdoor / indoor, Studio / Broadcast
Farbe	schwarz

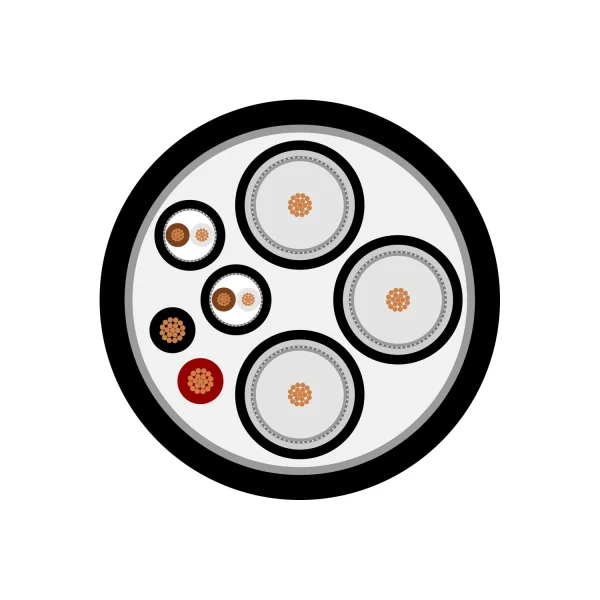

Aufbau	3x1.2L/5.0+2x(2x0,14mm²)+2x0,75mm²
Aufbau (audio)	2x(2x0,14mm²)
Aufbau (video)	3x1.2L/5.0
Aufbau (control)	2x0,75mm²
Mantelmaterial	PVC
Mantel Ø [mm]	20,90
Mantel Ø ["]	0.8228
Mantel Ø (audio) [mm]	2,60
Mantel Ø (audio) ["]	0.1024
Mantel Ø (video) [mm]	6,95
Mantel Ø (video) ["]	0.2736
Mantel Ø (control) [mm]	2,20
Mantel Ø (control) ["]	0.0866
Kanalanzahl (audio)	2
Innenleiter	7
Innenleiter (audio)	2
Innenleiter (video)	3
Innenleiter (control)	2
Innenleiter (audio) [mm²]	0,14
Innenleiter (audio) [sqin]	0.0002
Innenleiter (video) [mm²]	0,88
Innenleiter (video) [sqin]	0.0014
Innenleiter (control) [mm²]	0,75
Innenleiter (control) [sqin]	0.0012
Innenleiter Ø (video) [mm]	1,06
Innenleiter Ø (video) ["]	0.0417
AWG (audio)	26
AWG (video)	18
AWG (control)	18
Cu-Litzen (audio)	18
Cu-Litzen (video)	7
Cu-Litzen (control)	42
Cu-Litze Ø (audio) [mm]	0,10
Cu-Litze Ø (audio) ["]	0.0039
Cu-Litze Ø (video) [mm]	0,40
Cu-Litze Ø (video) ["]	0.0157
Cu-Litze Ø (control) [mm]	0,15
Cu-Litze Ø (control) ["]	0.0059
Leiterisolationsmaterial (video)	Foam / Skin-PE
Leiterisolation Ø (video) [mm]	4,80
Leiterisolation Ø (video) ["]	0.189
Gewicht bei 1 m [g]	450
Gewicht bei 1000 ft [lbs]	302.8122
Bauform	rund
Verkürzungsfaktor	0,8
Temperatur min. [°C]	-20
Temperatur max. [°C]	70
Breite [mm]	20,9
Breite ["]	0.8228
Höhe [mm]	20,9
Höhe ["]	0.8228
Kapazität Ader/Schirm bei 1m (video) [pF]	52
Kapazität Ader/Schirm bei 1 ft. (video) [pF]	15.8496
Dämpfung bei 50 MHz (100m & 20° C) [dB]	4,6
Dämpfung bei 50 MHz (100 ft. & 20 °C / 68 °F) [dB]	1.4021
Dämpfung bei 200 MHz (100m & 20° C) [dB]	9,4
Dämpfung bei 200 MHz (100 ft. & 20 °C / 68 °F) [dB]	2.8651
Dämpfung bei 470 MHz (100m & 20° C) [dB]	14,7
Dämpfung bei 470 MHz (100 ft. & 20 °C / 68 °F) [dB]	4.4806
Dämpfung bei 862 MHz (100m & 20° C) [dB]	20,4
Dämpfung bei 862 MHz (100 ft. & 20 °C / 68 °F) [dB]	6.2179
Dämpfung bei 1000 MHz (100m & 20° C) [dB]	21,9
Dämpfung bei 1000 MHz (100 ft. & 20 °C / 68 °F) [dB]	6.6751
Dämpfung bei 1485 MHz (100m & 20° C) [dB]	27,2
Dämpfung bei 1485 MHz (100 ft. & 20 °C / 68 °F) [dB]	8.2906
Dämpfung bei 1750 MHz (100m & 20° C) [dB]	29,9
Dämpfung bei 1750 MHz (100 ft. & 20 °C / 68 °F) [dB]	9.1135
Dämpfung bei 2150 MHz (100m & 20° C) [dB]	33,5
Dämpfung bei 2150 MHz (100 ft. & 20 °C / 68 °F) [dB]	10.2108
Dämpfung bei 3000 MHz (100m & 20° C) [dB]	40,8
Dämpfung bei 3000 MHz (100 ft. & 20 °C / 68 °F) [dB]	12.4358
BPVo-Euroklasse	Fca

Keine Maßangaben verfügbar.

Verkaufspreis (Netto)

17,47 €

inkl. USt: 20,79 €

zzgl. 10,00 € Versand • ab 500 € versandkostenfrei

1 Stück verfügbar

Lieferzeit: ca. 3 Tage
